Ответ

На автомобилях Mazda 323/Familia/Protege существуют регулировки следующих параметров:

1. Передние колеса: развал, кастер, схождение.

2. Задние колеса: схождение.

Словарь

angle - угол

camber - развал

caster - кастер

toe-in (-out) - схождение (расхождение)

Какова правильная последовательность регулировки?

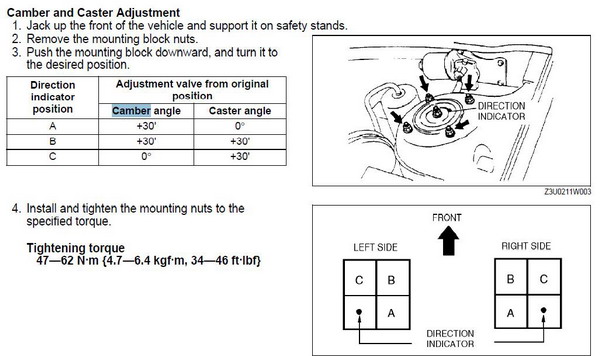

1. Грамотный мастер всегда первым делом выставит развал и кастер передних колес. Эти параметры регулируются поворотом опор амортизационных стоек относительно чашки. На опорах есть метки (Direction Indicator), см картинку. В нулевых положениях развала и кастера эти метки направлены на зеркала автомобиля, если стоять лицом к капоту.

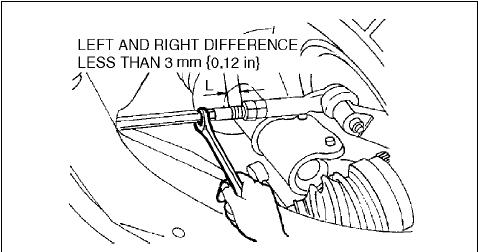

2. Дальше чтобы закончить с передними колесами необходимо выставить их схождение, поворачивая рулевые тяги.

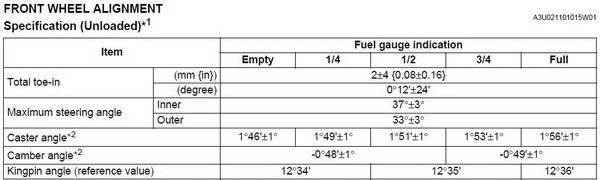

Таблица регулировки параметров передних колес

3. Схождение задних колес на переднеприводных автомобилях регулируется болтами-эксцентриками, крепящими поперечный рычаг. На полноприводных версиях схождение задних колес регулируется специальными тягами.

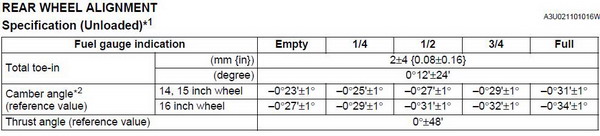

Таблица регулировки параметров задних колес

Использованы картинки из Mazda Protege Service Manual (c)
