Профилактика блока ABS, на дорестайлинговых Маздах Фамилиях.

На форуме мелькали сообщения, о залитом блоке ABS. Что это, мол, болезни дорестайлинговых Фамилий, 323 и Протеже, а также каких-то вариантов Мазды Капелла.

Таким образом, в один прекрасный день при замене патрубка воздуховода, было принято решение залезть глубже и посмотреть на этот блок поближе.

1. Снимаем аккумуляторную батарею (откручиваем 2 винта).
2. Снимаем площадку, на которой стоит батарея (откручиваем 4 винта)
Тут стоит отметить, что я данные операции проводил при снятом воздушном фильтре и воздуховоде(возможно его тоже придётся снимать).

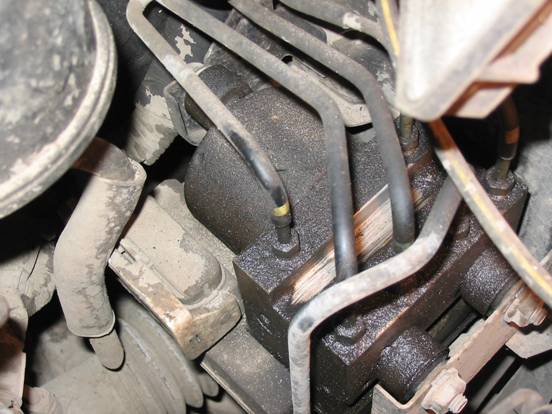

3. Получаем доступ к гидроблоку ABS:

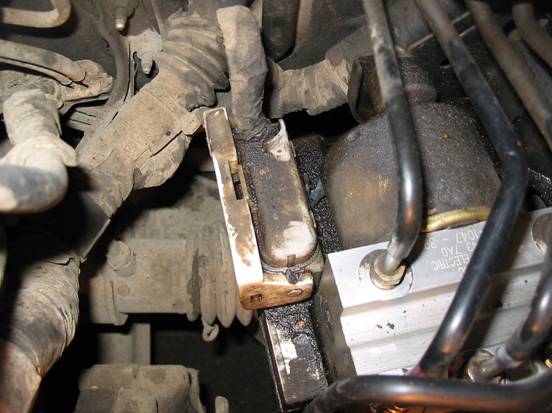

  И, собственно, к электронному блоку куда может попасть вода:

Как мы видим, эти провода заходят сверху и получается, что при езде без защиты, мойки двигателя (ох уж эти любители), вода попадает на кабель и стекает внутрь.

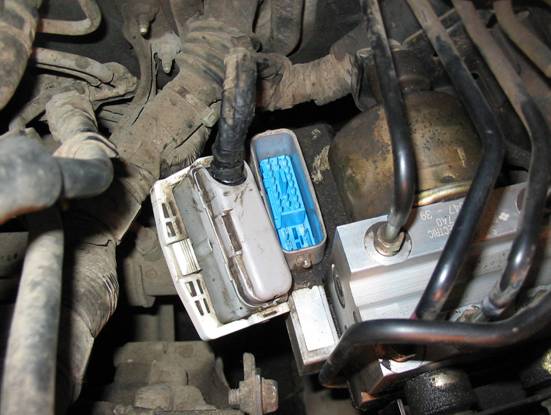

 4. Опускаем рычажок вниз и с некоторыми усилиями, снимаем разъём:

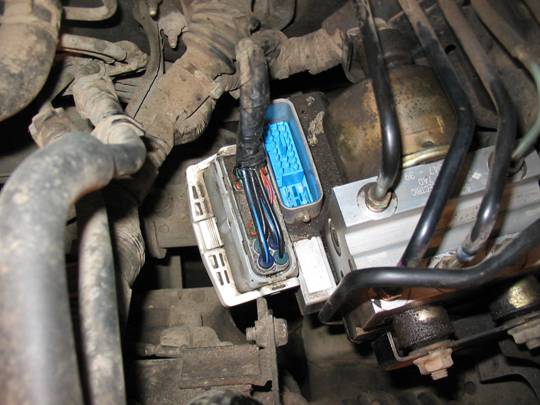

5. Далее, необходимо снять крышку этого разъёма. Возможно, есть способ сделать это более аккуратно, так как изнутри есть что-то вроде замков, но мне это не удалось, поэтому он был снят, широкой шлицевой отвёрткой. Впрочем, если бы замки сломались, ничего страшного не случилось. Всё равно мы туда герметика налили бы.

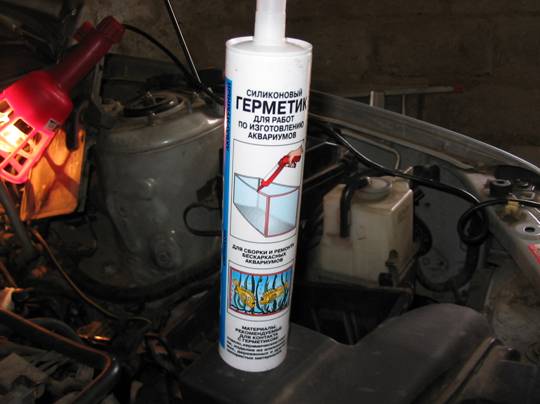

  6. Далее был куплен силиконовый герметик(я купил самый лучший что был, для аквариума).

7. Разъём был очищен от грязи карбклинером, высушен(да что его сушить ацетон), жгут проводов был заизолирован новой изолентой (старая малость от ацетона расплавилась :). Из пистолета с герметиком было залито всё пространство между проводами, а затем и сверху, и побольше силикону налито в место входа проводов.

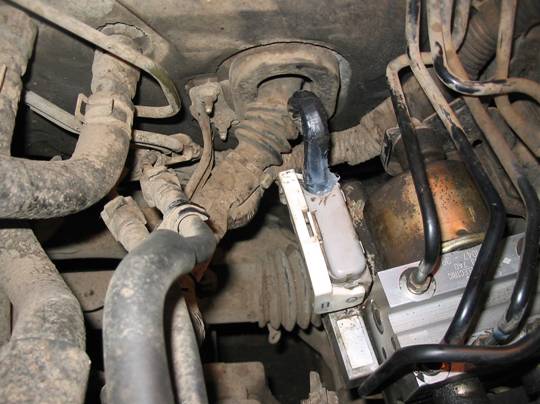

       В итоге получилось вот так:


  Для себя я сделал такой вывод: несмотря на то, что разъём был сух, попадание воду в него возможно как при мойке, так и при езде без защиты. А попадание воду во внутрь происходит через изоляцию жгута, а деле через рассохшиеся резиновые уплотнители, на разъёмы и далее в сам блок.



Автор: Chirk
