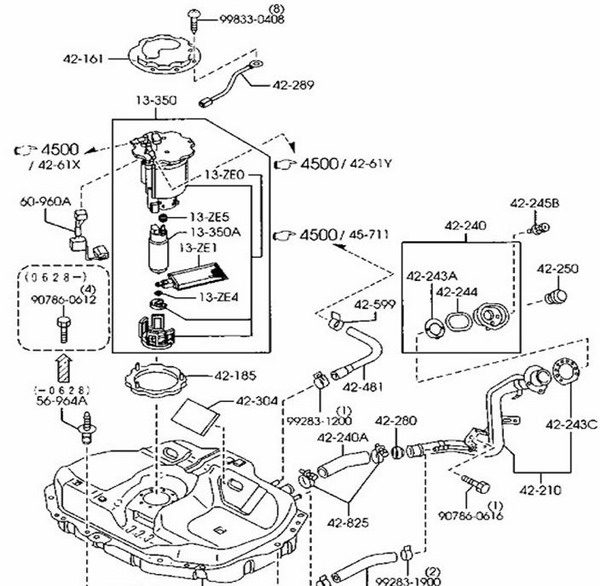

Устройство и местонахождение топливных фильтров на переднеприводных Mazda Familia кузов BJ. На этой схеме изображены детали конструкции топливного бака и топливопровода на Mazda Familia 2WD кузов BJ. Схема взята из каталога Mazda EPC.



Итак по схеме :
42-161 - металлическая крышка, которая держит корпус фильтра в баке.
99833-0408 – болты 8 штук, которые ее крепят к баку, очень мягкие лучше подобрать самую подходящую отвертку. Болты подходят от детского металлического конструктора я заменил их все сразу, на хромированные, больше они мне голову не морочат.

УЗЕЛ 13-350 в комлекте в него входят:
1) 13-ZE0 – ЭТО ФИЛЬТР ТОНКОЙ ОЧИСТКИ ОН ЖЕ ФИЛЬТР ВЫСОКОГО ДАВЛЕНИЯ, ОН ЖЕ КОРПУС БЕНЗОНАСОСА!
2) 13-ZE5 – уплотнительная резинка между корпусом фильтра и топливный насосом.
3) 13-350А – топливный насос заказывать не нужно, подходит от ВАЗ 2110, любой который вам больше по цене подходит! Разбег цен от 800р до 4900р!
4) 13-ZE1 – сеточка заборника бензонасоса ВЕЧНАЯ, достаточно промыть в растворителе!
5) 13-ZE4 – металлическое стопорное кольцо, которое держит сетку заборника топливного насоса деталь 13-ZE1.

Ниже идут детали без номеров
6) уплотнительная резинка которая держит насос в корпусе.
7) Крепление которое защелкивается на корпус фильтра 13-ZE0 и держит насос в корпусе.
Далее 42-185 уплотнительная резинка между баком и фильтром, менять не нужно .
60-960А – показана отдельно однако, она стоит тоже на корпусе нашего фильтра.

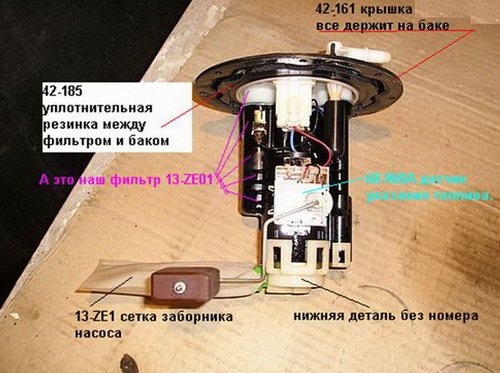

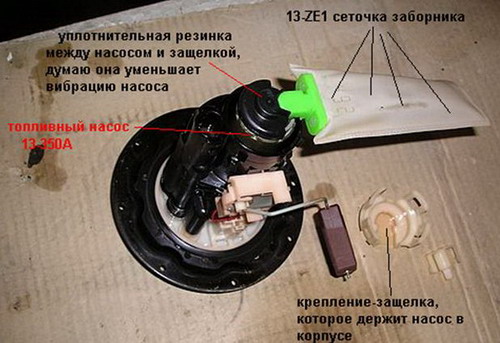

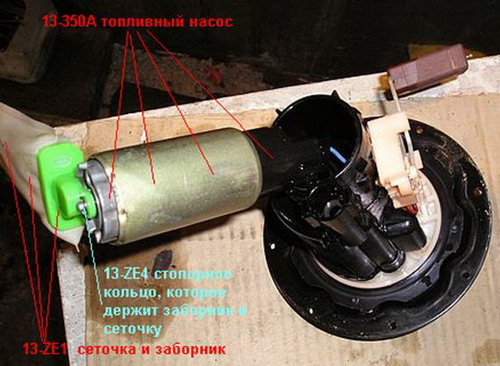

А теперь рассмотрим все это в живую



Замечания:

1. Топливный фильтр высокого давления (так он правильно называется, деталь 13-ZE0) находится внутри пластикового корпуса, куда вставляется бензонасос. На этом корпусе есть крепления для насоса, для поплавка, электроразъемы насоса.
Сам фильтрующий элемент находится ВНУТРИ НЕГО и его не видно глазом потому что та часть корпуса в которой он находится обычно черного цвета, ни разу не прозрачная!!!
Существуют два типа таких корпусов: разборный и неразборный. В данной статье на фотографиях вы видели неразборный. В разборном фильтрующий элемент вынимается-вставляется как картридж и стоит копейки. Разборный обычно встречается на леворульных 323. Вот отличия разборного корпуса от неразборного (в разборном фильтр-картридж и сетка совсем другая):

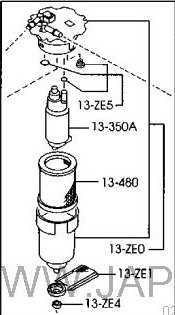

Это разборный, рис.1

Это неразборный, рис.2

На праворульных японцах этот корпус НЕРАЗБОРНЫЙ (рис.2) и фильтрующий элемент в него прямо впаян вовнутрь. Из-за этого чтобы поменять копеечный фильтрующий элемент нужно менять весь корпус целиком.



2. Коды деталей.

Неразборная конструкция:

фильтр высокого давления ZL01-13-ZE0 (аналоги GY01-13-ZE0, либо Sakura JN2501)

фильтра-сеточка насоса ZL01-13-ZE1



Разборная конструкция:

фильтр высокого давления (картридж) ZL05-20-490

фильтр-сеточка ZL05-13-ZE1A



Автор: Mantis
Замечания: Slasla
