Статья о регулировке зазоров клапанов, рекомендуемой каждые 100 тысяч км

Данная статья представляет собой переведенную с английского, уточненную и дополненную авторами применительно к двигателям устанавливаемым на автомобили Mazda 323/Familia/Protege. Предлагаемая статья имеет отношение практически ко всем двигателям с двумя распредвалами и четырьмя клапанами на цилиндр без гидрокомпенсаторов.



На многих современных двигателях установлены гидравлические компенсаторы тепловых зазоров клапанов, что снижает трудоёмкость обслуживания газораспределительной системы а так же в некоторых случаях позволяет увеличить межсервисный пробег. Однако по своей сути гидрокомпенсатор - это плунжерная пара, сопряженные поверхности которой, подвержены значительному износу от некачественного или чрезмерно загрязненного масла.

Например MAZDA 626, начиная с 1998 года, оснащалась жесткими толкателями клапанов. Фото именно такой машины. Наряду с надежностью эта система нуждается в более внимательной проверке зазоров клапанов.

Работу по проверке и регулировке зазоров клапанов надо проделывать каждых 90.000 км и заодно менять ГРМ ремень. Существует мнение, что зазоры клапанов надо регулировать на половине пробега ремня ГРМ. Но если клапана уже шумят (постукивание, особенно слышно после запуска холодного двигателя), то проверку и регулировку надо выполнить, если же Вы катаетесь на газе (Liquid Petroleum Gas) то проверку делать надо по чаще.

Ниже описан способ регулировки зазоров без снятия распредвалов. Аналогичная процедура описана в книге по ремонту mazda 323/familia/protege издательства Легион-Автодата. Для 323 процедуры со снятием шлангов ГУРа не производятся, хотя сама процедура регулировки тепловых зазоров одинаковая на машинах mazda с 1994 года, и шайбы одинаковые. Стоимость шайб на Exsiste от 120 до 360 руб., в зависимости от размера и срока доставки.

Необходимые инструменты:

- торцевые ключи с головками на 10 и 14 мм
- накидной гаечный ключ 14мм
- щуп калиброванный с шагом листов как можно меньше, начиная от 0,25мм
- жидкий уплотнитель-герметик (силикон стойкий на масла и температуру)
- штырь удлинитель на краю с магнитом
- по возможности динамометрический ключ
- прокладка клапанной крышки на всякий "пожарный" (иногда получается использовать старую многократно, если она не имеет разрывов).

Для начала снимаем ремень рулевого усилителя и кондиционера. Это можно и не делать если производится лишь регулировка зазоров клапанов, но необходимо если будем менять ремень ГРМ.

Следующее, откручиваем болты крыши клапанов и снимаем два шланга (на 323-их снимать шланги не нужно, зато надо снять катушки зажигания и в/вольтные провода).

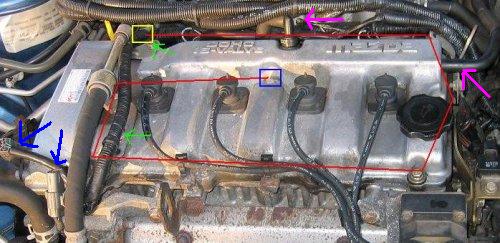

Начинаем с болта в синей рамке (см. фото) , а затем следом по красной линии и последний будет болт в желтой рамке. (обычное правило при снятии и установке плоских крышек – от центрального болта по кругу)

Откручиваем шланг рулевого усилителя (две зеленные линии – не для всех машин);

Отсоединяем штепселя проводов (для более легкого прокручивания двигателя в процессе работы);

Снимаем клапан рециркуляции газов с крыши клапанов;

Снимаем шланг сапуна (на фото сверх справа - две розовые стрелки);

Отсоединяем датчик положения распредвала (оба штепселя на левой стороне спереди поближе ГРМ ремня - проводки уходят в черную трубу над крышей клапанов - см. две темно синие стрелочки)

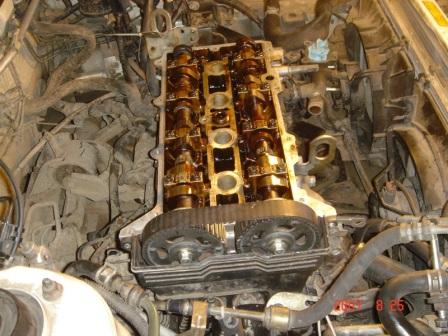

Сейчас можем снять крышку клапанов. Снимать ее надо в правую сторону, этим Вы не испачкаете маслом (которое будет капать под крышей) ГРМ ремень. Шланг рулевого усилителя может Вас раздражать при этом, но если Вы предварительно сняли ремень рулевого механизма, то эта процедура Вам не займет много времени.

Следующий этап устанавливаем момент зажигания, т.е. находим ВМТ для 1 и 4 цилиндра. Проворачиваем шкив коленвала, и смотрим метку на шкиве коленвала пока не совпадет с меткой "Т". Для этого ставим рычаг коробки передач в 5 скорость и проворачиваем колесо с пассажирской стороны. Смотри красную стрелочку:



Я делаю так: КПП в нейтрали, одеваю накидной ключ на болт шкива распредвала впускных клапанов и прокручиваю систему до требуемого положения валов двигателя.

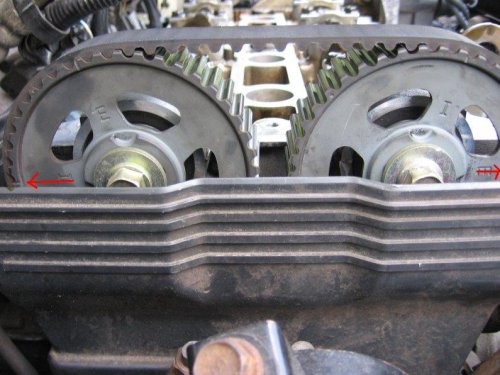

Проверяем который из цилиндров 1 или 4 в ВМТ. Если видны буквы "I" и "Е" на шкивах кулачков (горизотально параллельны с концовкой крыши) , как на фото, то ВМТ для 4-го цилиндра. Если слова расположены в противоположном расположении то ВМТ для 1-го цилиндра.

В ВМТ 1-го цилидра проверяем зазор впускных клапанов 1 и 2 цилиндра и выпускних клапанов 1 и 3 цилиндра.

В ВМТ 4-го цилидра проверяем зазор впускных клапанов 3 и 4 цилиндра и выпускних клапанов 2 и 4 цилиндра.

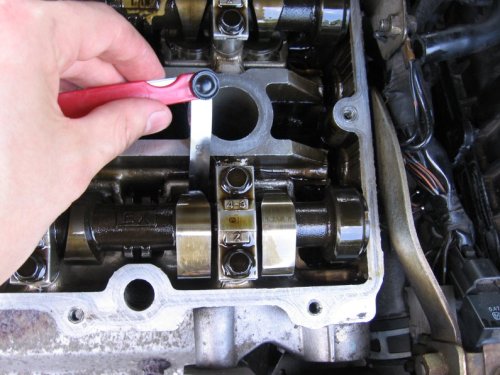

Для измерения зазора пользуемся щупом между кулачком и толкателем. Если щуп входит не очень тяжело и выходит слегка, то зазор правильный.

Зазор выставляется в пределах 0.225mm и 0.295mm.
Для двигателей ZL и ZM норма – 0,28 мм, допуск от 0,25 до 0,31 мм.
В формуле, приведенной в книге, используется значение – 0,28 мм, однако на практике лучше всего сначала сделать зазор ближе к нижнему, т.е. 0,25-0,26 мм.
При очередной регулировке и сравнении Вы поможете себе "предсказать", который из клапанов вышел за пределы регулировки и нуждается в замене, или этот зазор незначительно изменился и не нуждается в регулировке.
Далеко не обязательно, что потребуется замена всех регулировочных шайб.

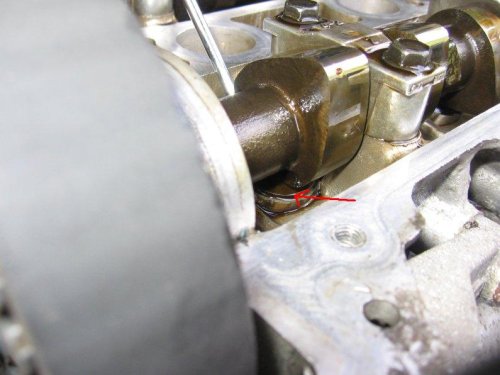

Если зазор неправильный то надо его отрегулировать. Надо сначала продвинуть распредвал в такое положение, чтобы кулак был максимально отдален от толкателей. (см фото)

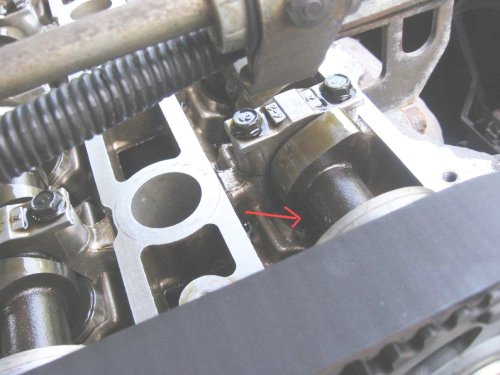

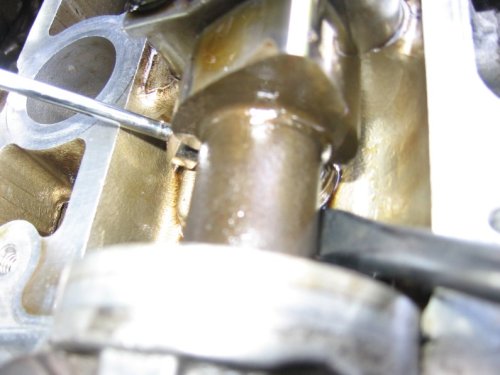

Приподнять шайбу с толкателя. Ее невозможно вытащить, т.к. зазор маленький. Она прилипла (всосана) на толкатель маслом. Вы должны нарушить эту пленку масла (герметичность) - оторвать ее от толкателя. Для этого использовать острую отвертку.

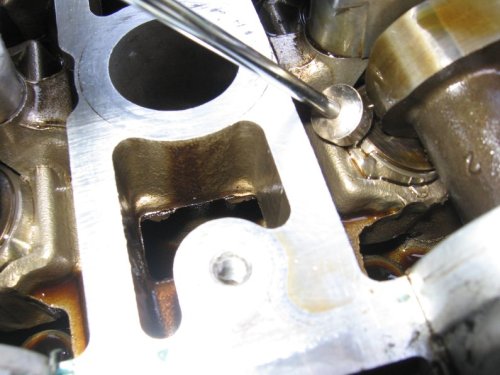

Затем магнитным штырем прислониться к шайбе.

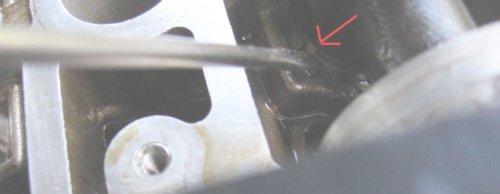

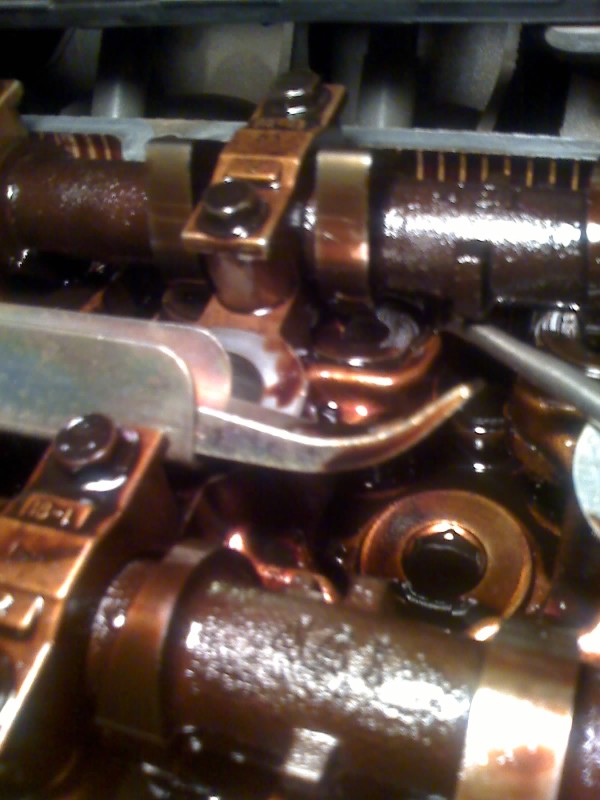

Затем другой отверткой (желательно из не очень твердого металла – бывают и такие) прижать толкатель вниз. Фото показывает идеальное положение отвертки между шайбой и толкателем.

Так как пружина довольно таки сильная Вы должны прилагать дополнительные усилия (Я использовал мое плечо .... но зато после многих клапанов я ощущал боль)

Одновременно с утапливанием толкателя, с помощью магнитного штыря вытаскиваем шайбу.

Потом микрометром замеряем толщину шайбы. Делаем расчет нужной толщины шайбы = зазор старой шайбы - измеренный зазор

ПРИМЕР : Вы измерили 0,19мм. Шайба которую вы вытащили = 3,23мм.
Новая шайба должна быть 3.23-(0.26-0.19)=3.23-0.07=3.16mm
Шайбы можно заказать у дилеров (продавцов). Или если Вы счастливец то можете использовать шайбы с других толкателей.

Запихиваем новую шайбу в толкатель с использованием опять же «мягкой» отвертки.

По завершению надо проделать две вещи:
1. Измерить-проверить снова зазор
2. Очистить привалочные плоскости ГБЦ и крышки клапанов от масла, обезжирить растворителем, и нанести тонкий слой герметика на места соприкосновения ее с головкой цилиндров

Вернуть крышку на свое место, болты прикрутить с усилием 7-9Nm, по спирали начиная с центрального болта. Будьте внимательны, чтоб не сломать болты не прилагайте чрезмерное усилие. Все электрические разъемы вернуть в первоначальное положение.

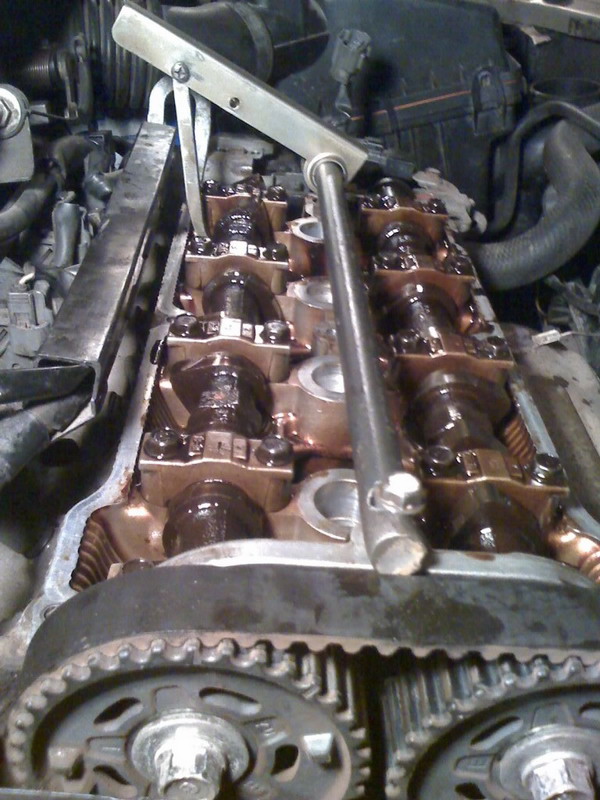

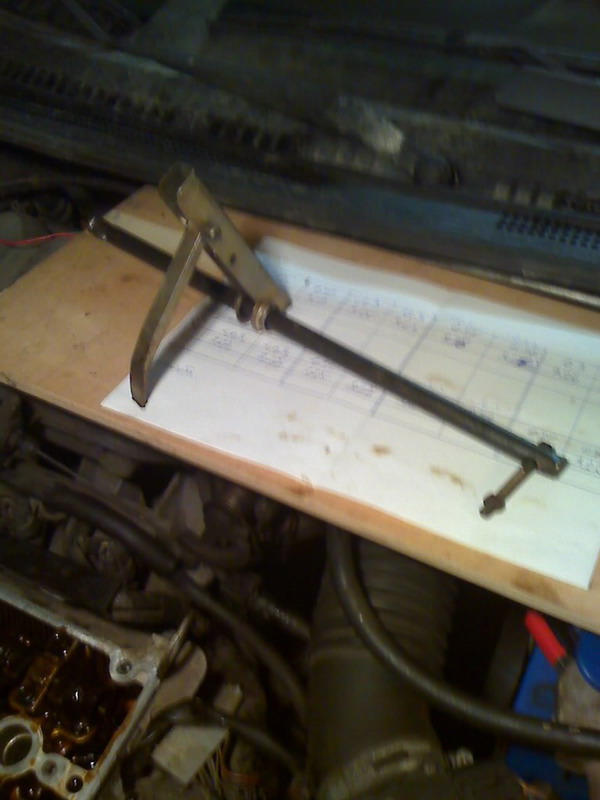

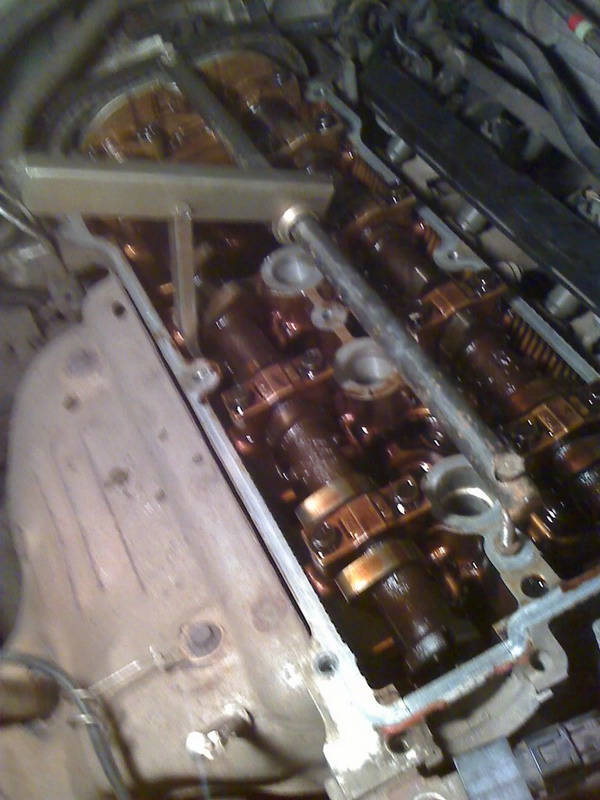

В процессе реализации идеи собственноручной регулировки тепловых зазоров, было придумано и сделано следующее приспособление:



Перевод: Brbora
Редактировал: Gaikovert
