Статья о замене тяги трапеции стеклоочистителя на Mazda 323 BJ 2002

Однажды, во время движения, в небольшой моросящий питерский дождик, который обычно бывает в нашей местности не зависимо от времени года, с неприятным характерным стуком, остановились дворники стеклоочистителя. При этом бала слышна работа электромотора дворников. Приехал в гараж и начал разбирать стеклоочиститель.

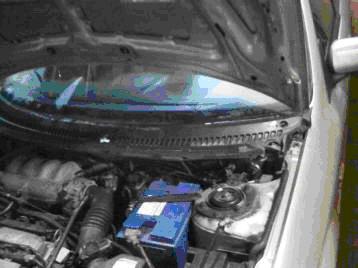

Сначала снял резиновые заглушки и открутил гайки рычагов щеток стеклоочистителя и слегка покачивая их, снял с осей.

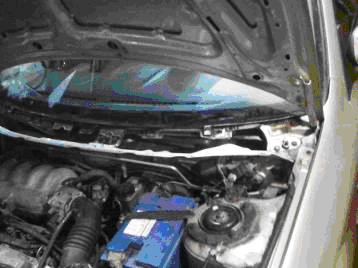

Затем снимается так называемое «жабо»- пластмассовая решетка, закрывающая отсек трапеции стеклоочистителя.

Сняв «жабо» обнаружил, что соскочила тяга трапеции с рычага мотора. Открутив по два болта М6 на каждом корпусе осей стеклоочистителя вытащил всю трапецию в право по ходу движения а/м (у меня машина с левым рулем).

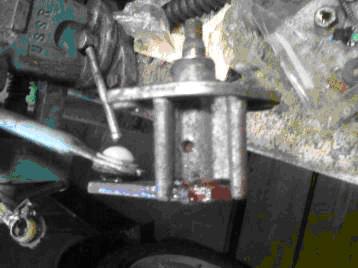

Виновниками разрушения шарнира тяги оказались стальные оси рычагов дворников, порядком подзакисшие в силуминовых корпусах, и крутившиеся с приличным сопротивлением. Для восстановления подвижности просверлил в корпусах осей отверстия 4 мм и залил в них ВД-40. Когда подвижность восстановилась в эти же отверстия залил свежую веретенку (тут вохможны варианты вплодь до установки пресс-масленок).

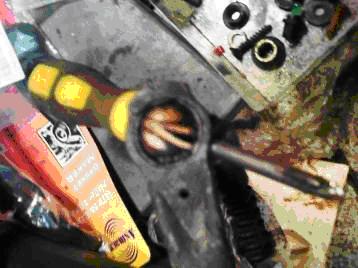

А шарнир мой выглядел вот так. Отвертка вставлена для наглядности.



И чтобы дворники работали пока едет заказанная запчасть, я этот шарнир укрепил саморезом, причем закручивал наживленный саморез уже в нише трапеции, на одетом на тягу мотора шарнире.

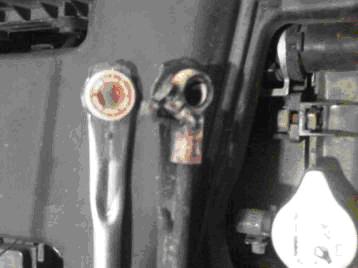

С лева новая тяга, с шарниром другой конструкции, а справа соответственно старая.



И в завершении: сборка в обратной последовательности.



Автор: Gaikovert
