Статья о методе подтяжки рулевой рейки на Mazda Familia/323/Protege

На всех Familia/323/Protege в кузове BJ конструкция рулевой рейки одна и болезнь одна - стук в рулевом когда стоишь на месте на незаведенном и/или заведенном авто после 100 тысяч км.

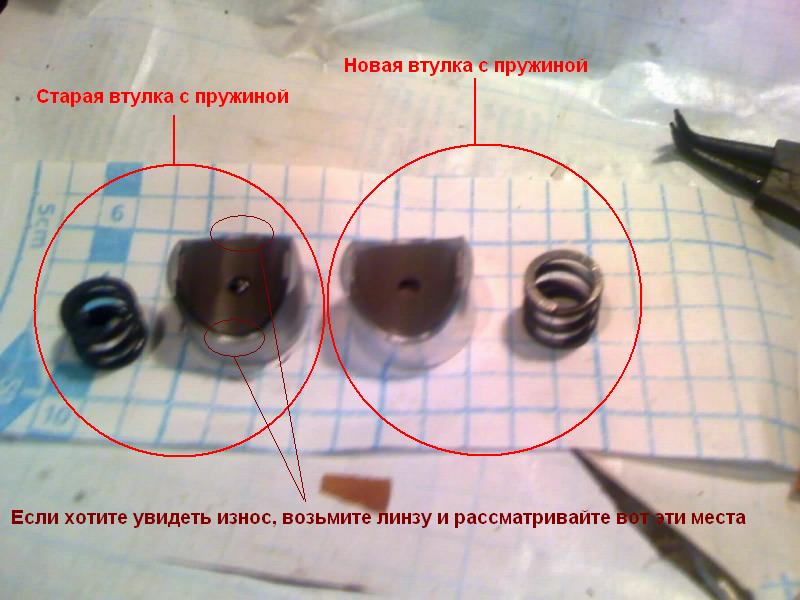

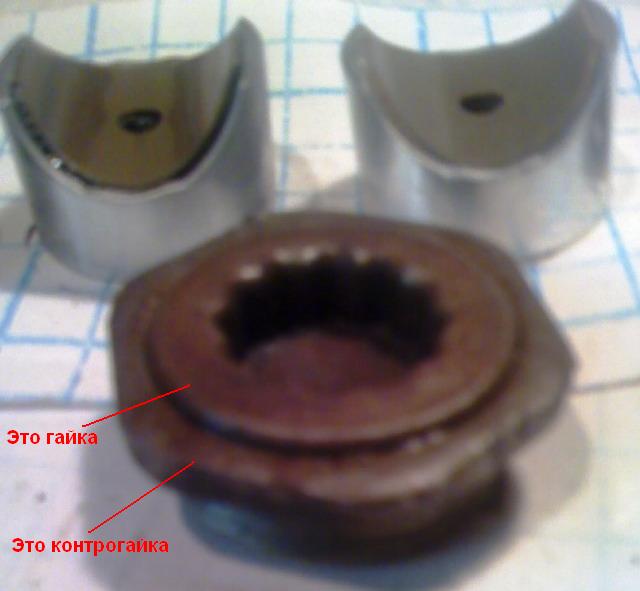

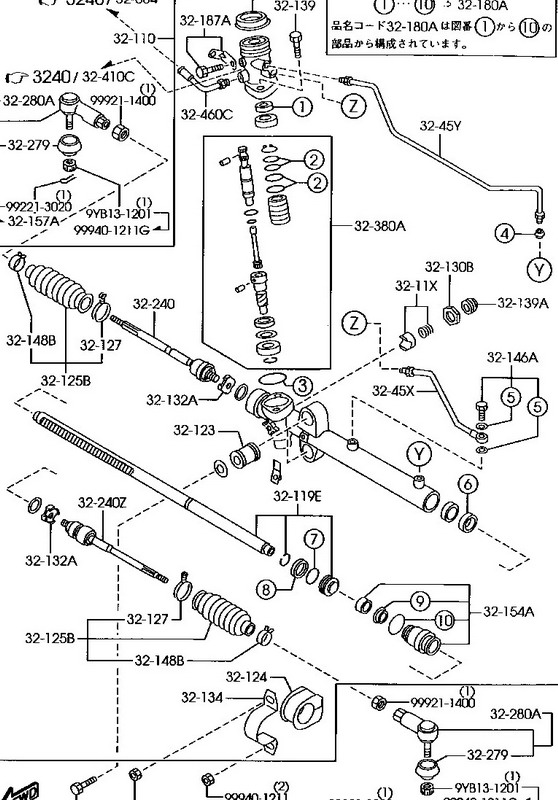

Обычно стучит деталь 32-11X на первой картинке. Это так называемая прижимная втулка червячного механизма рулевой рейки, а попросту сухарь. Сразу скажу, если его просто подтянуть - хватит на год, потом опять застучит. Лучше поменять, деталь стоит в районе 500р, идет в комплекте с пружинкой.






При подборе ключа для смены или регулировки часто возникают сложности. Например в Питере мне официальный дилер заявил что нет у них ключа такого, кроме того они рейки полностью перебирают за 10-15тыр.

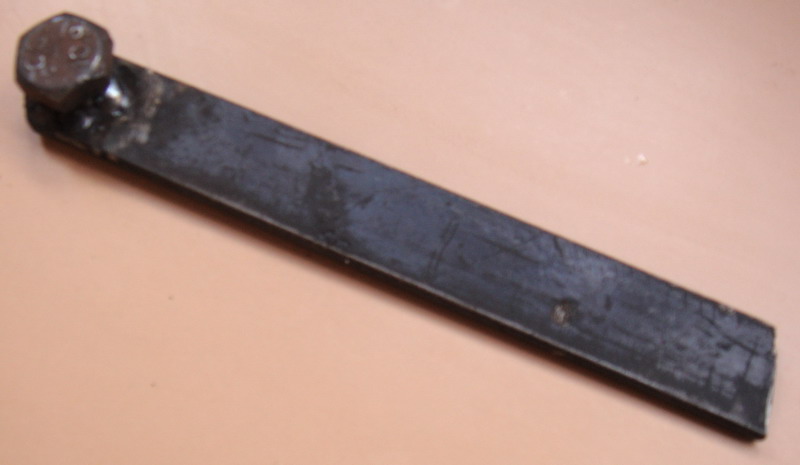

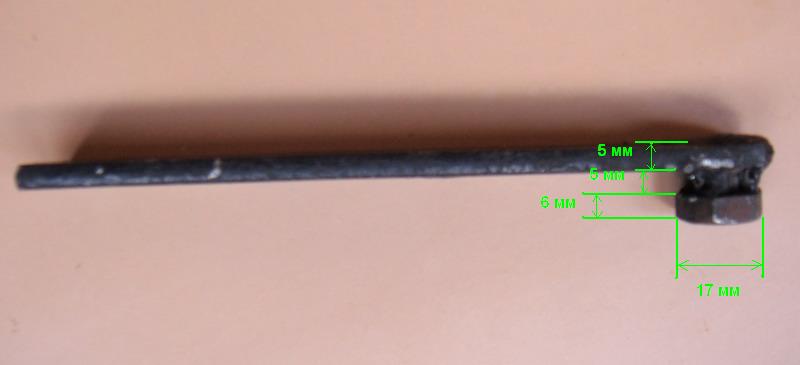

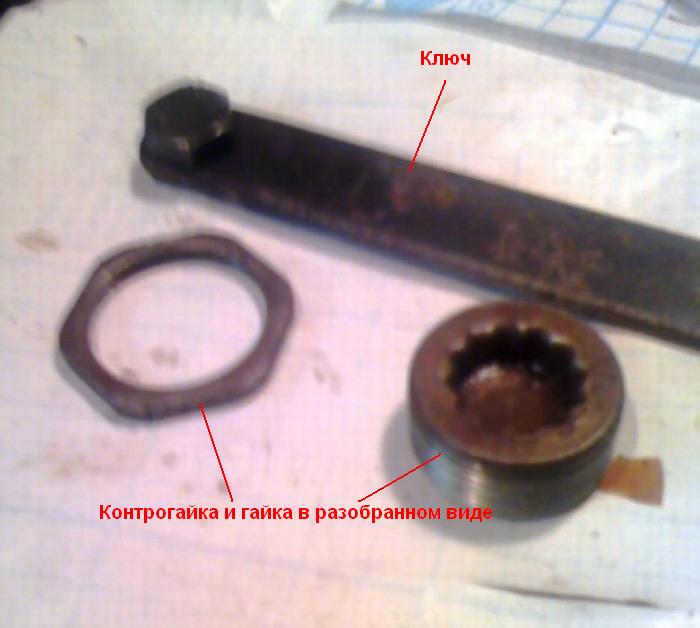

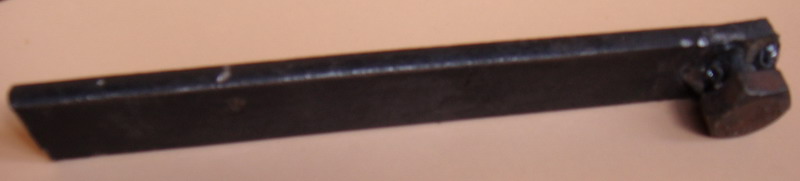

В общем вот этот ключ на фото. Был взят болт на 17, отпилено лишнее, вкручено в железку где была резьба (ибо сварка - очень слабое соединение) и зафиксировано сваркой.

Код этого сухаря для заказа B30D-32-11X


МЕТОДИКА ЗАТЯЖКИ СУХАРЯ
1. Поставить машину на яму, эстокаду либо поднять на подъемник. За рулем должен остаться человек.
2. Если меняем - старый выкручиваем и меняем. Можно немного смазки туда положить. Смазка - обычный литол (сами суньте палец в рейку да понюхайте). Новый сухарь вкрутили, теперь самое главное - затяжка.
3. Тот кто в машине начинает дергать рулем вправо-влево. Тот кто внизу подтягивает - слушаетчувствует рукой стуки и затягивает.
4. Затягиваем до полного пропадания стука и еще чуть-чуть, четверть оборота.
5. Тест драйв. Цель - проверить возвращается ли руль обратно сам после поворота и нас колько хорошо. Если плохо возвращается - нужно опять заехать на яму и чуть ослабить гайку.
6. Повторяем 4-5 пока не добьемся удовлетворительного результата.

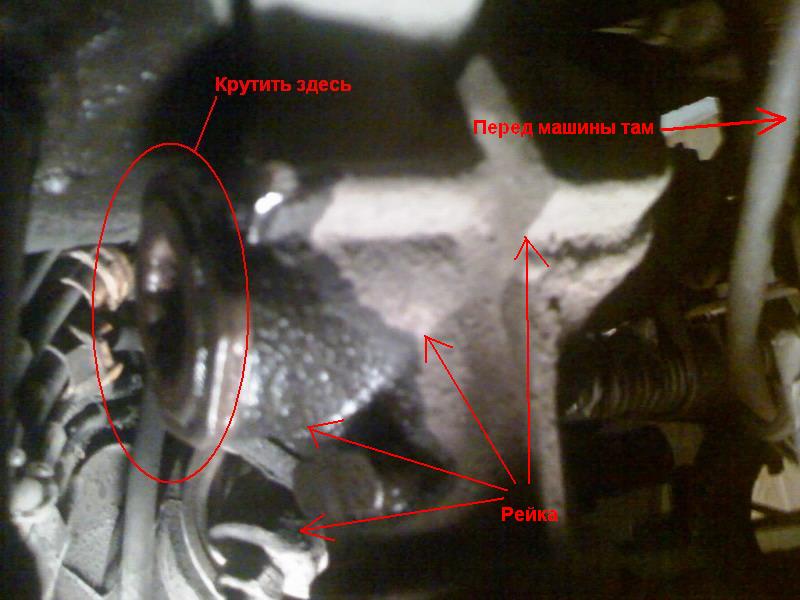

ФОТООТЧЕТ


ЗАМЕЧАНИЕ
По моему личному мнению на пробеге до 200 тысяч км на наших машинах в рейке могут сломаться только рулевые тяги и вот этот сухарь. Рулевые наконечники и все остальное весьма живучее, у меня ни малейшего люфта нигде больше нет. Пробег 110'000.

Автор: Slasla
Фотоотчет: Gaikovert
