Несколько способов проверки работоспособности элементов системы зажигания на Mazda 323/Familia/Protege.

Вы остановились на светофоре и вдруг...у вас начали плавать обороты и машину затрясло, обороты начали падать, вот-вот заглохнет, двигатель троит... вы машинально нажали на газ - машина на секунду призадумалась, но потом газа послушалась, обороты взлетели, вы отпустили газ и обороты вернулись на привычную отметку холостых. Либо на газ машина не отреагировала и заглохла. Либо и на газ не отреагировала, и не заглохла а так и продолжает, зараза, трястись как припадочная и не слушается хозяина.

Все это признаки выхода из строя элементов системы зажигания.

Какие элементы системы зажигания стоят на Mazda Familia/323/Protege 98-03?

1. Катушки зажигания (или модуль зажигания)

2. Высоковольтные провода (ВВ провода от катушек к свечам) и свечные наконечники (резиновый наконечник от катушки к свече)

3. Свечи зажигания

4. Датчик положения распредвала (датчик фаз) ДПРВ

5. Датчик положения коленвала (на самом деле по нему идет реальный момент зажигания) ДПКВ



Можно ли выделить типовые признаки неисправностей?

1. Свечи. Плохо заводится, плохо разгоняется, плохо держит холостые, не глохнет. Ошибки дает в запущенных случаях.

2. Провода/катушки/наконечники. Троит, двоит, чихает, стреляет, плохо заводится, не глохнет. В зародыше проблемы ведет себя как большой зазор или грязный ДПКВ, то есть кое-как заводится, на холостых неплохо работает, но под нагрузкой подергивается и на газ может не реагировать. Ошибки дает в запущенных случаях, троить и стрелять начинает раньше.

3. ДПКВ на подходе, но чистый и зазор нормальный. Заводится хорошо, но как прогреется дергается и глохнет. Не заводится пока не остынет. На холостые не влияет (в смысле либо глохнет либо нет). Может давать ошибку 1345 и если было много безуспешных попыток запуска 0335.

4. ДПКВ исправен, но грязный и/или зазор большой. Плохо заводится, если завелась то не заглохнет, может дергаться при езде и на холостых, бывает не реагирует на газ, если было много безуспешных попыток запуска дает ошибку 0335.

5. ДПКВ на подходе, грязный и/или зазор большой. Признаки 3 и 4 в совокупности.

6. ДПРВ. Заводится хорошо, как прогреется дергается и глохнет. Обычно заводится сразу. Может давать ошибку 1345. На холостые не влияет (в смысле либо глохнет либо нет).

Вывод: Если глохнет - точно датчики, не бывает такого чтоб отказали 2 катушки зажигания сразу или сразу 3 из 4-ех свечей. Если троит - первым делом катушки и провода. Если плохо заводится и не тянет - первым делом свечи.



Датчики положения коленвала и распредвала

Подробно о датчиках положения коленвала и распредвала написано в статье Датчики оборотов коленвала и распредвала.



Свечи зажигания

Обычные свечи зажигания на маздах легко ходят по 15-20 тысяч и если с двигателем все в порядке то к этому времени у них только немного выгорает зазор между электродами. Однако этот зазор крайне важен и должен быть равен 1,1мм (для некоторых европейских машин попадаются рекомендации по зазору 0,8мм но это сделано для экологии и машина быстрее от этого не едет) поэтому рекомендуется ставить качественные свечи и со сроком замены не затягивать.



Катушки зажигания, наконечники и ВВ провода

На многих двигателях Mazda с кузовами BJ выпуска 98-2003 годов катушки зажигания одинаковые, а именно: ZL, ZL-DE, ZL-VE, ZM, ZM-DE, FS, FS-DE и FS-ZE. На FS, FS-DE и FS-ZE длинные наконечники, а сами катушки такие же. На двигателях 1.3л B3 и B3-ME нет модулей зажигания - там стоит трамблер. На двигателях FP и FP-DE - один модуль зажигания (одна большая умная катушка зажигания на все 4 цилиндра).



Способы проверить "на месте":



Способ 1. Проверка катушек из личного опыта

Как только вы обнаружили перечисленные выше признаки, открываете капот, берете что-нибудь твердое (например гаечный ключик) и стучите по катушке. Если вы постучали и работа двигателя тут же нормализовалась - значит именно эта катушка по которой вы постучали неисправна и вскоре потребует замены.



Способ 2. Дедовский 100%-ый способ проверки катушек

Как только вы обнаружили соответствующие признаки, открываете капот, и снимаете по очереди разъемы питания с катушек зажигания прямо на работающем двигателе. Если вы сняли разъем питания и никаких изменений в работе двигателя не произошло (двигателю все равно что с ней что без нее) - значит эта катушка зажигания требует замены.

А если вы сняли питание и двигатель заглох - так и должно быть, катушка рабочая.



Способы проверки при помощи спецприспособлений либо сервиса:



Способ 3. Нужен ИНДУКЦИОННЫЙ СТРОБОСКОП

Тупо едем в сервис, где есть ИНДУКЦИОННЫЙ стробоскоп (если у кого в хозяйстве - то считайте повезло). Замыкаем индукционную петлю поочередно вокруг одного или другого высоковольтного провода. Пропуски вспышек стробоскопа на не работающей катушке, при холостом ходе, заметны на глаз. Где есть пропуски - ту катушку и меняем.



Способ 4. Грамотный способ проверить катушки и ВВ провода, из учебника

Вот по такой схеме можно проверить искрообразование на свечах

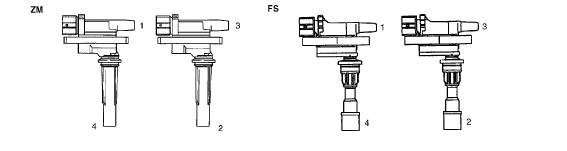

Проверка вторичной обмотки на замыкание можно проверить замерив сопротивление обмоток между выводами 1 – 4 и 2 – 3, для ZM 8 – 12 кОм, для FS 7.2 – 10.8 кОм

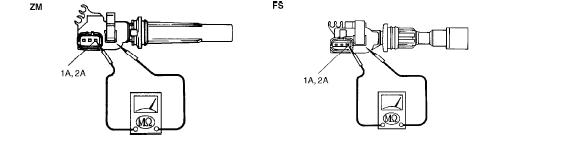

Проверка на утечку к корпусу, как указано на рисунке сопротивление должно быть более 10 мОм

Проверить высоковольтные провода можно тоже по сопротивлениям, для провода 1-го цилиндра оно должно находится в пределах, ZM 3.3 – 7.8 кОм, FS 5.6 – 12.1 кОм. Провод 3-го цилиндра – соответственно 2.9 – 6.9 кОм и 1.9 - 4.0 кОм

Какой случай у вас и какой способ проверки выберете вы - только ваш выбор! Если признаки вроде есть, но пока вы открываете капот все нормализуется то вы можете поменяться катушками со знакомым на некоторое время (взаимозаменяемость описана в начале) либо просто не придавать этому значения ибо хороший стук всегда наружу выйдет!

Авторы: Slasla, Serg_shuya, Fastas
