Данный отчет расскажет вам об особенностях замены ремня ГРМ, насоса охлаждающей жидкости, роликов и сальников на примере автомобиля Mazda 323 с двигателем ZM 1.6л.



Предыстория

Две недели назад надо было срочно мотануться в противоположную часть города и вернуться. Ехал по кольцу 150-160. На след день (был выходной) решил замерить компрессию. Замерил, остался удовлетворен равномерностью +- 0,2 по горшкам. Стал собирать все, собрал, завел, с открытым капотом решил посмотреть на двиг, что и как и заметил лужицу сантиметров 15 в диаметре на асфальте. Жижа красная и стекает из района шланга до радиатора, но ближе к стороне пластиковой крышки ГРМ - охлаждайка. Причем заметил, что течет на холодную или после небольшой стоянки, т.е. когда двиг достаточно холодный. Потом или течет меньше, или просто болье испаряется, когда двиг уже нагрелся. До этого чуть потел какой-то сальник спереди, но не сильно, т.е. между сменами масла не подливал. Еще мини косяк - при замене свечей каждый раз вытирал по несколько капель масла из третьего колодца.



За дело!

Пробег у меня 172тык и прошлый хозяин утверждал, что на 100 ремень менял. Но т.к. ремень подвергался воздействию двух жидкостей (масла и ОЖ), то решил заменить его, и до кучи поменять сальники с роликами и пружиной. В итоге было куплено:

Mazda B3C7-10-602A Сальник коленвала передний 1 214,32

Mazda FS05-10-602A Сальник распредвала передний 2 219,30 438,60

Nipparts/Jakoparts J1223022 Прокладка клапанной крышки 1 358,29

Mazda Z502-12-205 Ремень ГРМ 1 1389,06

Mazda Z502-12-711 Пружина ролика натяжного ГРМ 1 312,99

NTN NEP52-015B-2 Ролик направляющий 1 866,82

GMB GWMZ-39A Насос системы охлаждения 1 1580,13

За ролик натяжителя KOYO заломили ценник аж 1300 и всего 3 штуки на складе, при том, что был оригинал по 800 р, но со сроком 2 недели. Заказал оригинал, а его сняли через неделю, повысив ценник на сотню. В итоге с подтекающей помпой поехал на авторынок и купил сразу, но ГМБ - GT20050.

Сам процесс по шагам описывать не буду, т.к. в инете полно статей на процедуры замены, в конце отчета приведу ссылки и архив. Делал без ямы, домкратил подкатным, подстраховывал подставкой. Внизу даже не много лежать пришлось. С ямой, я бы сказал, даже сложнее это делать - голова все время вверх смотрит, руки устают. А тут прилег и крути в свое удовольствие, только в морду грязь летит иногда.

Тут расскажу нюансы:

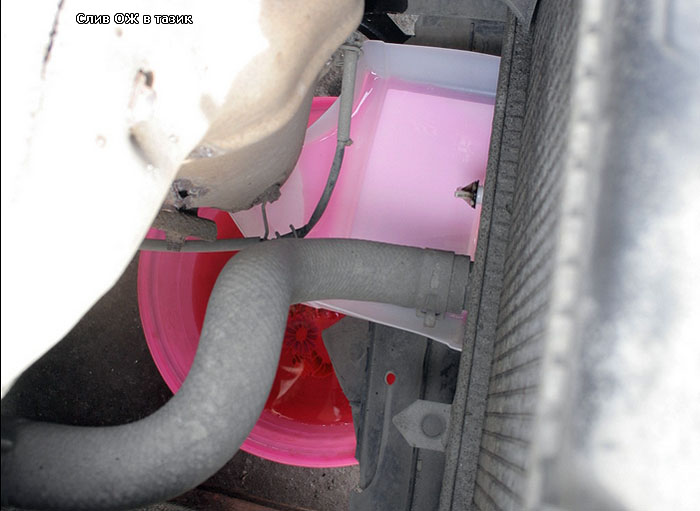

1. Слил жижу. Причем, как я понимаю, на ZM сливать жижу удобнее, ибо есть краник. Что бы все не залить вокруг, и т.к. хотел оставить ОЖ, ибо менял недавно, то разрезал 1/3 по широкой стороне бутыль из-под омывайки, проделал небольшое отверстие для слива, подставил под сливашку и открутил пробку полностью. Пока ОЖ лилась в тазик, снимал катушки и шланги с крышки.

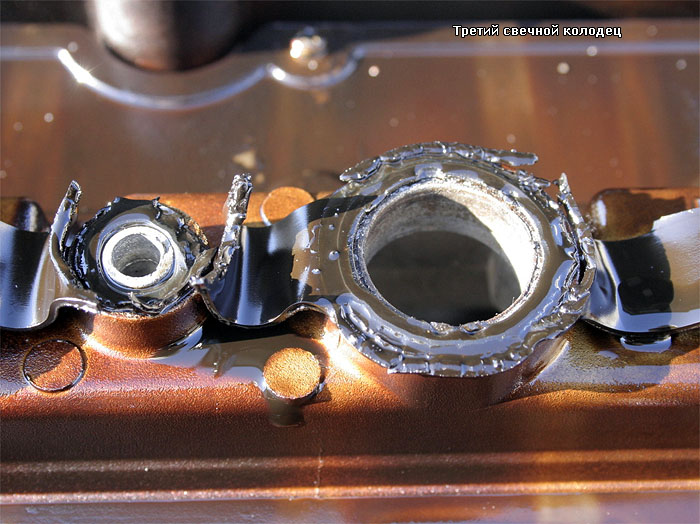

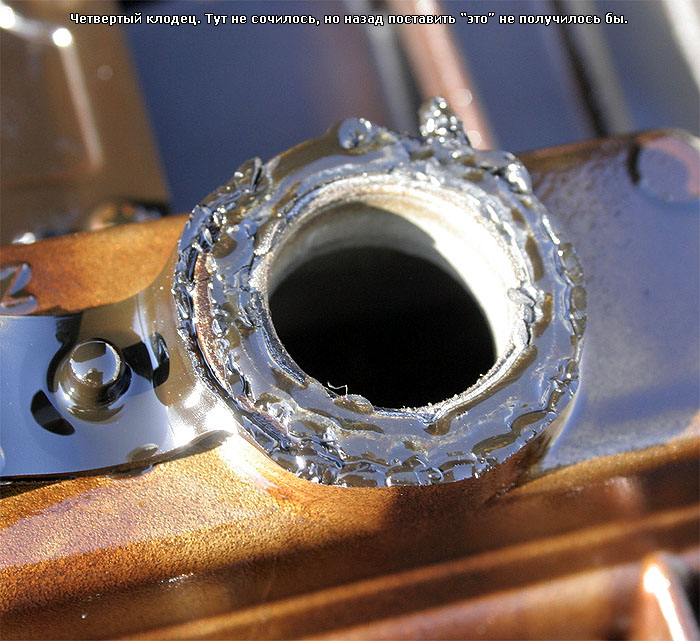

2. Под крышкой нашел сильно задубевшую и помятую прокладку, + сильные коцки в районе третьего-четвертого свечного колодца.

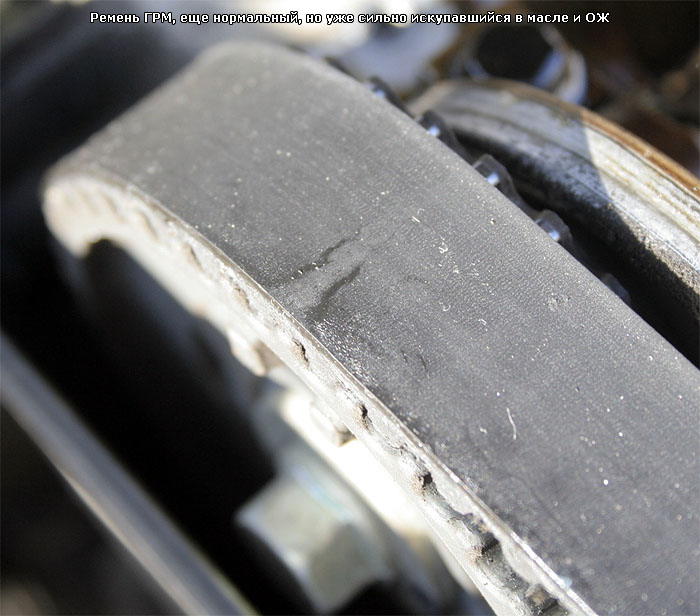

3. А еще нашел достаточно свежий ремень ГРМ - стоял континенталь. Видимых трещин не было, но сам ремень был достаточно загажен.



4. Болт коленвала снимал до снятия свечей по известному методу - ключ с головкой на болт, ключ упереть в землю, зажигание на пол секунды и готово.

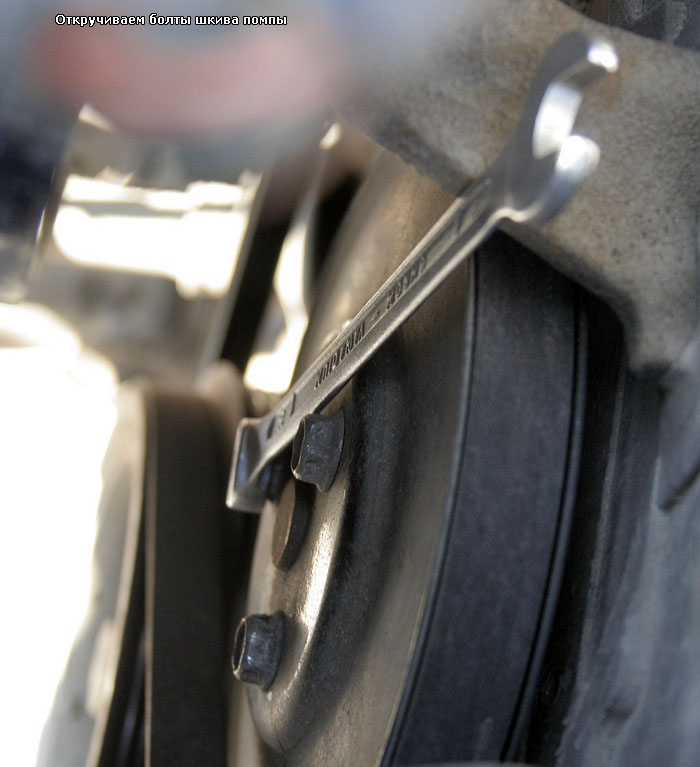

5. Болты шкива помпы тоже снимал по известному методу - отвертка между двумя болтами, ключем откручиваем третий и так по кругу. Но т.к. отвертки с квадратными гранями не было, взял ключ на 10 и, уперев в кронштейн подушки, отвернул трещеткой по очереди все три.

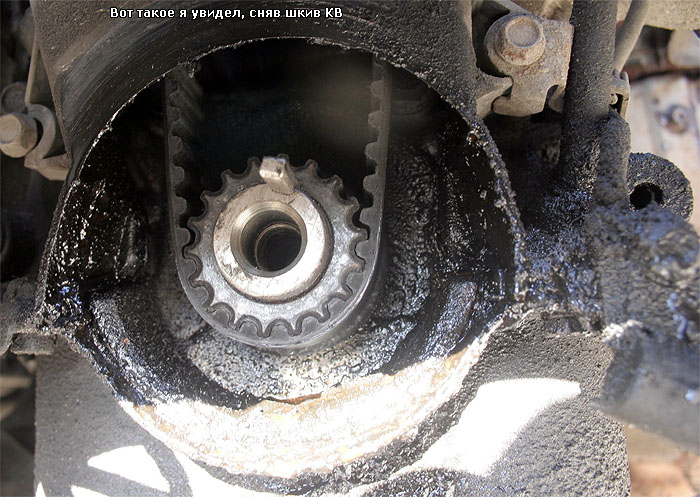

6. Все снял и нашел возле сальника КВ пятимиллиметровый слой черной маслянистой грязи. Все оттер как смог салфетками. Под сальниками РВ все сухо, значит не они бежали, потому решил сальники РВ пока не трогать.

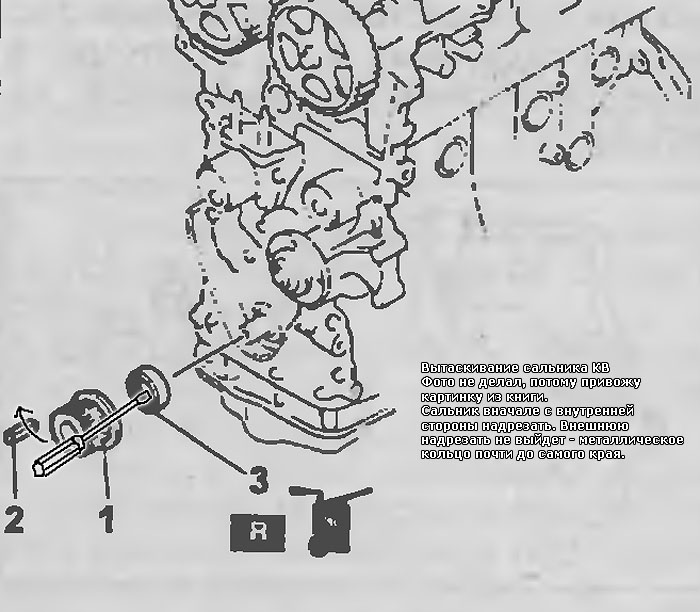

7. Сам сальник проще снимать следующим образом: срезать ножом 1,5 мм резинки с внутренней стороны, поддеть в этом месте отверткой (я брал среднюю из достаточно мягкого металла) и, уперев в ось шкива, выгнуть металлическое кольцо наружу. Если не выпал, то тонкими плоскогубцами схватить отогнутый край и вытащить.

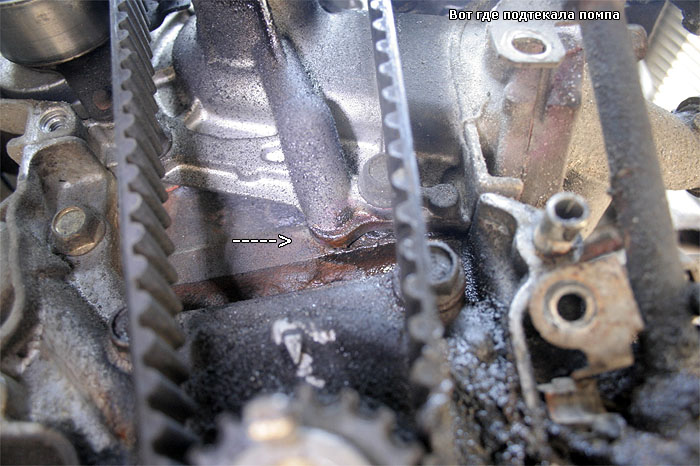

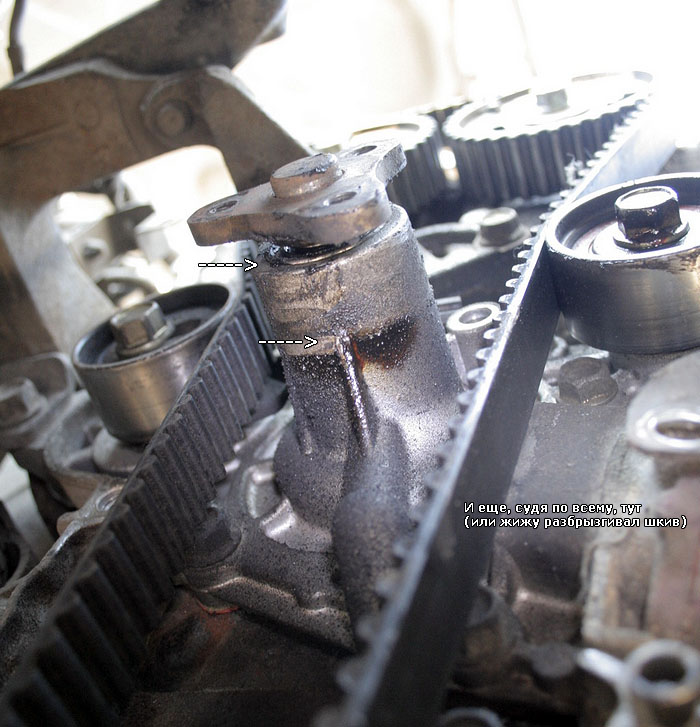

9. Сняв помпу увидел, что, судя по всему, бежала не прокладка самой помпы, а сальник, что на оси помпы - там есть спец.канал, судя по всему для таких случаев, который отводит ОЖ в случае протечки. Долго отдирал прокладку помпы, судя по всему прошлый хозяин ее даже не снимал, приклеилась намертво. Даже канцелярский нож не мог полностью срезать.





10. Перед снятием ремня ГРМ выставил метки на валах и сделал пометки ручкой на ремне и шкивах. При установке ремня просто перенес метки на новый ремень. Даже с пометками в первый раз ремень не хочет сразу одеваться, зараза. 11. прокладки помпы (2 шт) + кольцо трубки на печку ставил тоже на герметик (брал красный). Прокладки и кольцо шли вместе с помпой. На будущее срисовал трафарет прокладок. Вот вроде и все. Времени ушло около 10 часов, делал в один день. Заменил в итоге: сальник КВ, помпу с прокладками, ГРМ, оба ролика с пружинкой. Машина едет, вроде даже чуть по-другому. Хотя может потому, что почти две недели на ней не катался.



Используемый материал:

Фотоотчет по замене ремня привода ГРМ на ZL-VE

Отчет о замене сальников, прокладки КК, ремней, роликов

Отчёт о замене помпы

Потекла помпа. Посему вопрос к Уважаемым+

Замена ремня ГРМ, сальников коленвала и распредвала. Методика



Автор: Slonopotam
