Хочется поделиться опытом по замене АКПП на МКПП на автомобиле Mazda Familia S-Wagon, двигатель FS-ZE, комплектация Sport20, 4WD.



С чего все началось

Немного предыстории проекта. В 2007 году я стал счастливым обладателем Фамилии С-Вагон Спорт 20, 2002 года с автоматической трансмиссией и полным приводом. Скажу прямо, ожидал большего! К тому моменту у меня уже имелся 3-х летний опыт эксплуатации подобного авто но переднеприводного, с МКПП и двигателем ZL – очень шустрый автомобиль. Чего же можно было ожидать от Спорт 20? Но увы, Спорт 20 меня не поразил. Мне даже показалось, что 2.0 еще тупее чем 1,5. Толи виной всему не отключаемый полный привод, толи автомат, а что более вероятно, все вместе взятое. Долгое время я пытался повысить отдачу мотора с помощью тюнинга. Хотя кто-то, возможно, посчитает эти слова слишком громкими.

Итак, в первую очередь я установил систему впуска холодного воздуха (Cold Air Intake System) c фильтром нулевого сопротивления от компании K&N. Эффект был ощутим. Автомобиль стал более отзывчивым на педаль газа. Надо заметить, что производитель гарантирует прирост мощности в 4 л.с., и обязуется вернуть деньги, если этого не произойдет.

Во-вторых, была установлена полупрямоточная банка глушителя от компании RS-Special. Добавился приятный «рычащий звук», но не более. Другого я и не ожидал в принципе, так как в идеале требуется менять всю систему целиком, начиная с установки цельного коллектора 4-2-1 и трассы, большего диаметра.

В-третьих, иридиевые свечи BOSH Sport 4+ (с четырьмя электродами) и дополнительное заземление Greddy Grounding System.

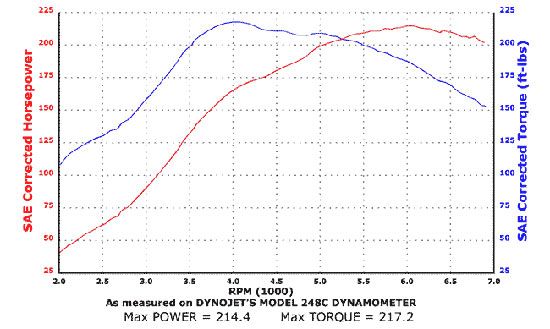

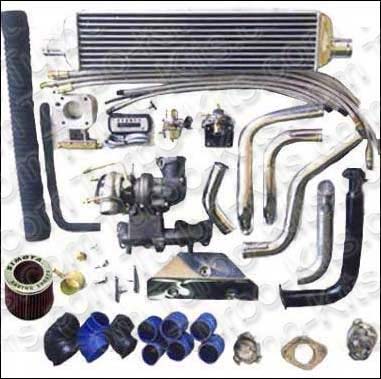

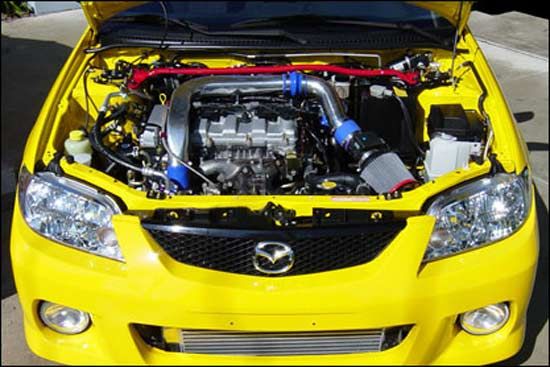

Хотел, было турбокит приобрести от фирмы TSI, и даже нашел бюджетный вариант, как на фото:

Но в последний момент отложил покупку, потому как не был уверен в том, что автомат выдержит прирост мощности. Вот и решил, в первую очередь, реализовать проект по замене автомата на механику.

Замена АКПП на МКПП

Итак, первый этап проекта – физическая замена АКПП на МКПП. Для этого потребовалось:

  1. МКПП;
  2. маховик с болтами, диск сцепления, корзина;
  3. правый промежуточный вал (у АКПП он чуть длиннее);

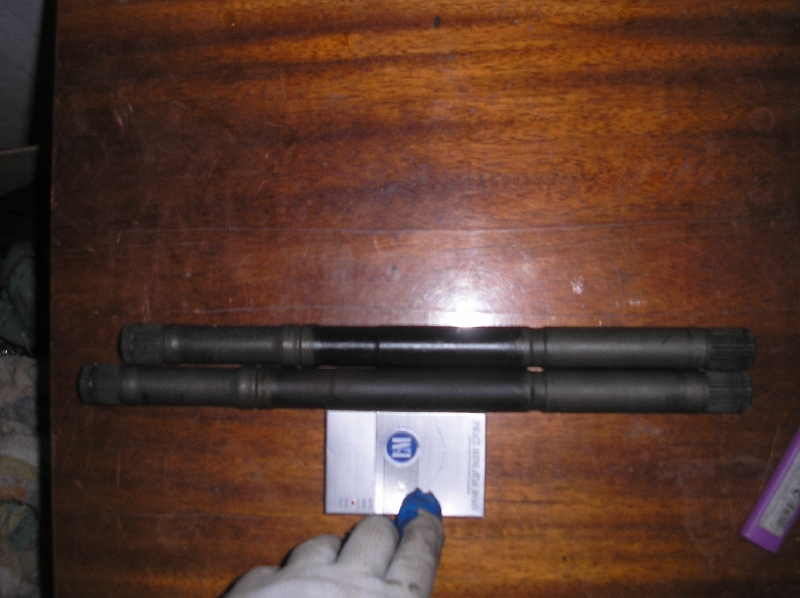

  4. левый привод, а если быть точным, только вал привода (у АКПП он короче примерно на 1,5 см), при этом гранаты можно оставить свои

Сама по себе процедура заменены АКПП на МКПП не представляет собой никакой сложности

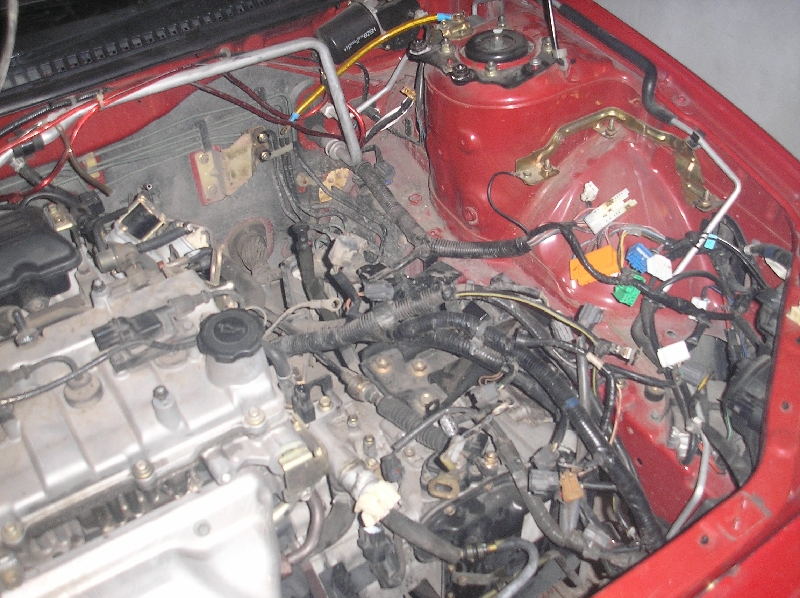

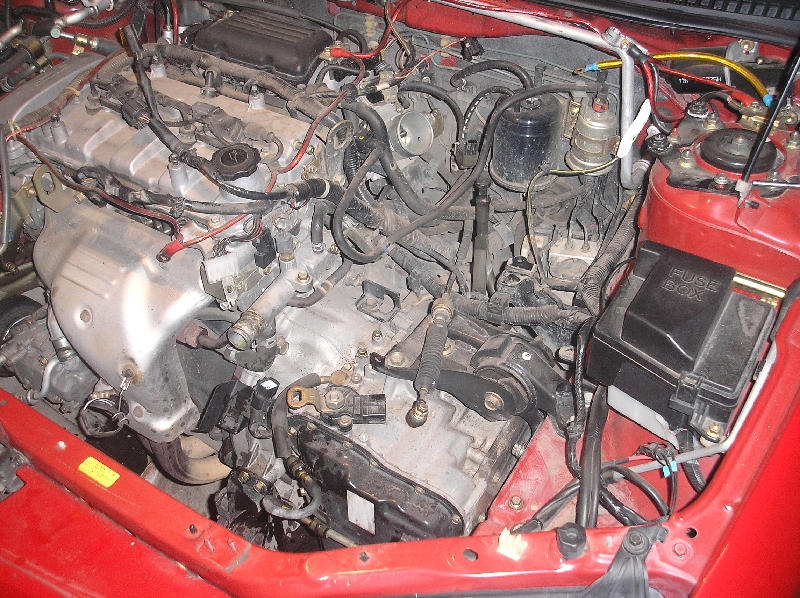

Во-первых, необходимо максимально освободить подкапотное пространство

Для чего, снимаем радиатор охлаждения, предварительно слив с него ОЖ, убираем расширительный бачок, аккумуляторную батарею (АКБ), площадку под АКБ, блок предохранителей, корпус воздушного фильтра и гофру. Снимаем топливный фильтр, конденсатор паров топлива, отключаем электрические разъемы АКПП и снимаем проводку с кронштейнов-фиксаторов

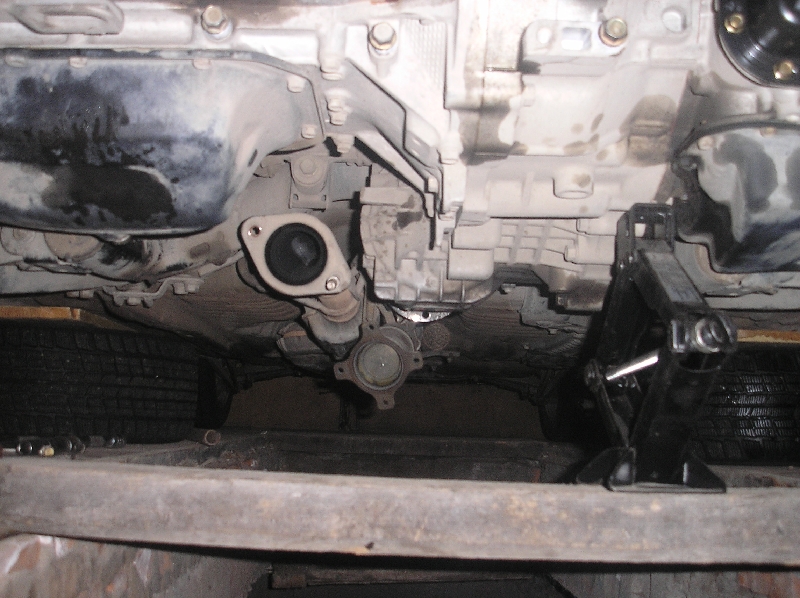

Во-вторых, снимаем продольную лыжу, предварительно демонтировав защиту двигателя и переднюю подушку АКПП, отстыковываем карданный вал, откручиваем кронштейн промежуточного вала привода от блока ДВС, снимаем передние привода и штаны глушителя от выпускного коллектора до катализатора

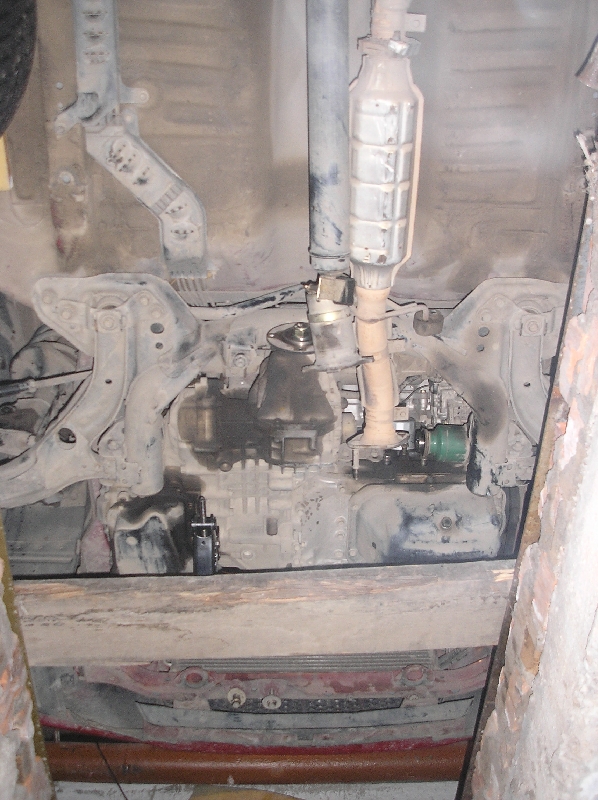

Теперь, можно снять передний подрамник с задней подушкой, рычагами, стойками и ступицами прямо в сборе. К сожалению, подрамник создает существенную помеху для снятия АКПП.

В-третьих, демонтируем стартер. Следует заметить, что характерной особенностью двигателей FS-ZE, является отсутствие видимых технологических отверстий для откручивания гидротрансформатора АКПП от маховика. Так вот, это технологическое отверстие находится под стартером, нужно только снять маленькую пластмассовую заглушку и через образовавшееся отверстие, проворачивая шкив коленвала ДВС, открутить 4 гайки, крепящие гидротрансформатор.

После этого, срываем болты скрепляющие АКПП и ДВС. Не выкручиваем, а только срываем! Откручиваем левую подушку АКПП, предварительно подставив два домкрата. Один, под поддон АКПП, другой под ДВС. После этого выкручиваем до конца болты скрепляющие АКПП с ДВС и аккуратно, слегка наклонив ДВС, отстыковываем АКПП, спуская ее на домкрате.

Ну а теперь, дело техники. Меняем маховик, устанавливая родные для него болты. Именно родные, ибо они длиннее нежели с автомата, т.к. маховики имеют разную толщину. У АКПП он тоньше раза в два!

Устанавливаем диск, корзину, не забудьте использовать для центровки диска имитатор первичного вала МКПП! Далее, как обычно пишут в книгах по ремонту: «Сборку проводить в обратном порядке».



Салон

Теперь приступаем к разборке салона. Особенность данных моделей в том, что передачи переключаются двумя тросиками, которые покидают салон проходя через перегородку моторного отсека, в аккурат под корпусом печки. В связи с чем, для их прокладки требуется демонтаж торпеды и третьей секции печки, в которой установлен радиатор отопителя. для этой процедуры потребуются:

  1. магистраль сцепления, главный и рабочий цилиндры сцепления;
  2. тросики переключения передач;
  3. кулиса МКПП;
  4. педаль сцепления;
  5. педаль тормоза;
  6. кусок маслостойкой резиновой трубки с двумя хомутами, длинной 15-20 см и внутренним диаметром 6-8 мм.

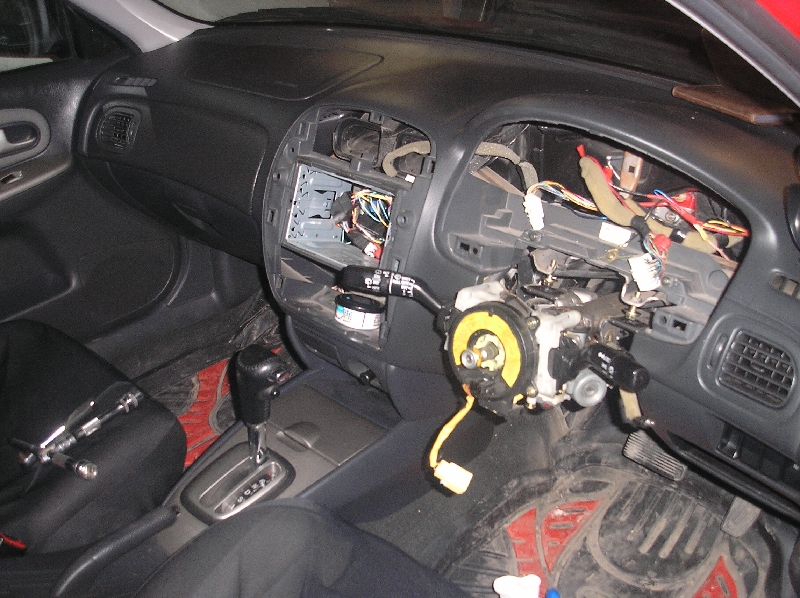

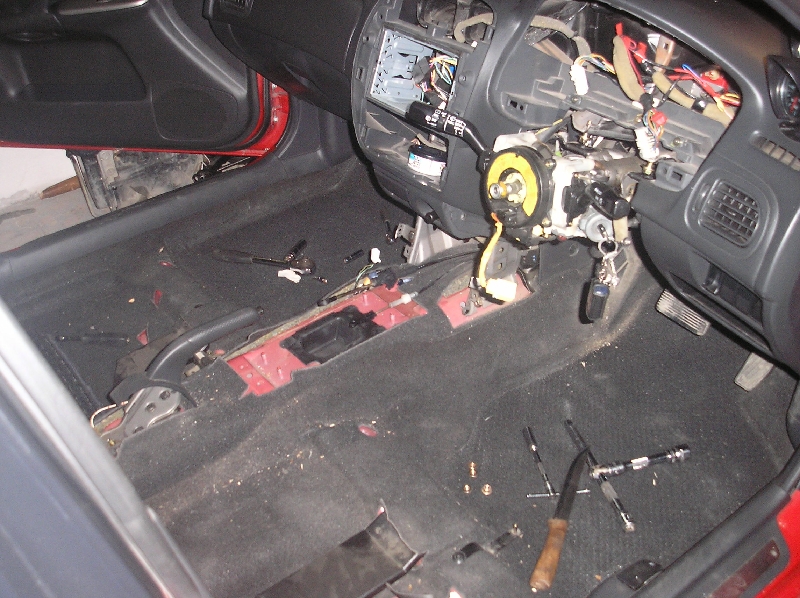

Снятие торпеды дело простое. Снимаем руль, центральную панель магнитолы, панель между седушками, для пущего удобства я снял и кресла, щиток приборов, бордачек, магнитолу. Откручиваем вал рулевого колеса и аккуратно опускаем его на пол, не забывая про отключение проводки. Проводка должна оставаться на торпеде, так что несколько монтажных блоков и пары фишек будет вполне достаточно

Торпеда держится на 8-ми болтах. Четыре из них вы найдете по бокам. Для чего необходимо аккуратно выбить боковые заглушки, а оставшиеся в центре внизу. После того, как торпеда откручена, аккуратно отстыковываем ее, проверяя вся ли проводка отключена

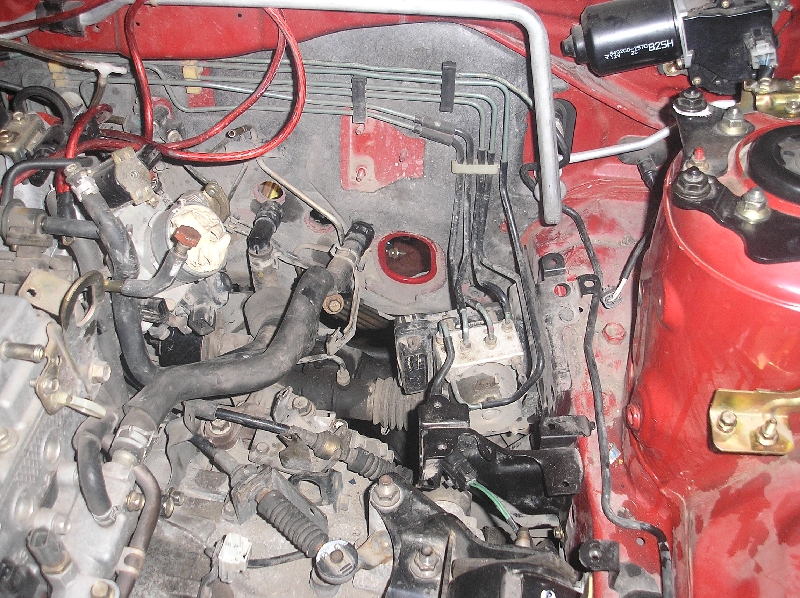

Затем нужно вернуться под капот и снять фланцы с радиатора печки. Тосола там уже нет, он слит ранее. Откручиваем корпус радиатора отопителя и убираем его

Первоначально, может создаться ощущение, что необходимо открутить и секцию с радиатором кондиционера – не поддавайтесь на провокации! Если кому конечно фрион не дорог, то пожалуйста. Но его достаточно просто открутить и слегка вытянуть на себя, не снимая шлангов. После этого, корпус печки снимается без проблем. А под ним мы находим то место, где тросики переключения передач пересекают перегородку между салоном и моторным отсеком. Демонтируем старый тросик от АКПП и вставляем туда от МКПП. После чего, устанавливаем кулису и монтируем тросики. Обязательно проверьте правильно ли вы их подключили. Если передачи переключаются как положено, значит все хорошо.

Затем, выбиваем пластмассовую заглушку со стороны педали сцепления. Там даже резать и высверливать ничего не надо. Все предусмотрено. Имеется, и лючок для главного цилиндра сцепления, и кронштейн для педали сцепления. В общем, устанавливаем педаль сцепления, меняем педаль тормоза и собираем салон!

Теперь снова возвращаемся в подкапотное пространство. Устанавливаем в держатели магистраль сцепления, коммутируем ее с главным и рабочим цилиндрами, прокачиваем сцепление, предварительно, сняв заглушку на бочке главного тормозного цилиндра и установив вместо нее шланг. Т.е. у рабочего цилиндра сцепления нет собственного бочка под жидкость. Он соединяется с бочком главного тормозного цилиндра простой трубкой из маслостойкой резины.

Заработало? Ну вот, дело почти сделано!



Электрика

Ну и последний этап – Электрика! Пожалуй, один из самых важных!

Понадобится:

  1. компьютер ДВС для МКПП (вообще машина заводилась и ездила с ЭБУ от АКПП, но наличие кодов ошибок я не проверял, сами ЭБУ имеют разную маркировку и я решил что будет правильно поменять);
  2. панель приборов от автомобиля с МКПП (если у вас на панели отображаются режимы АКПП, если не отображаются - значит можно не менять, но по разъемам все подошло без переделок).

Следует заметить, что я совершил один опрометчивый поступок! Взял и поменял главную косу проводки, поставив от МКПП. Этого делать вовсе не обязательно, а точнее, категорически нельзя! Что касается расположения проводов на разъемах компьютера – там никакой разницы, а вот, как оказалось потом, в разъеме с разводкой по салону существует существенная разница. Провода не просто других цветов, а они даже расположены не в тех местах. Так что советую оставить свою проводку, а вот разъем автомата в компьютер не вставлять!

После того, как у меня машина не захотела заводиться, я обратился за помощью электрика. Вердикт был таков: «Ставим родную косу с АКПП». После этого, вы не поверите, машина завелась даже с компьютером от АКПП. Только пришлось в главной фишке АКПП соединить два толстых черных провода – это был прерыватель стартера, который существует на случай, если вы захотите завести машину, при положении селектора в позиции D, R и т.д. Потом из общей массы автоматной проводки были найдены недостающие 4-ре провода. Два на лягушку заднего хода, и два на датчик скорости. А остальные были заизолированы!

После этого, был установлен радиатор, подключены шланги печки, залита ОЖ, установлена система впуска, конденсатор паров топлива, топливный фильтр, блок предохранителей, площадка АКБ и сама АКБ. Дело было сделано!

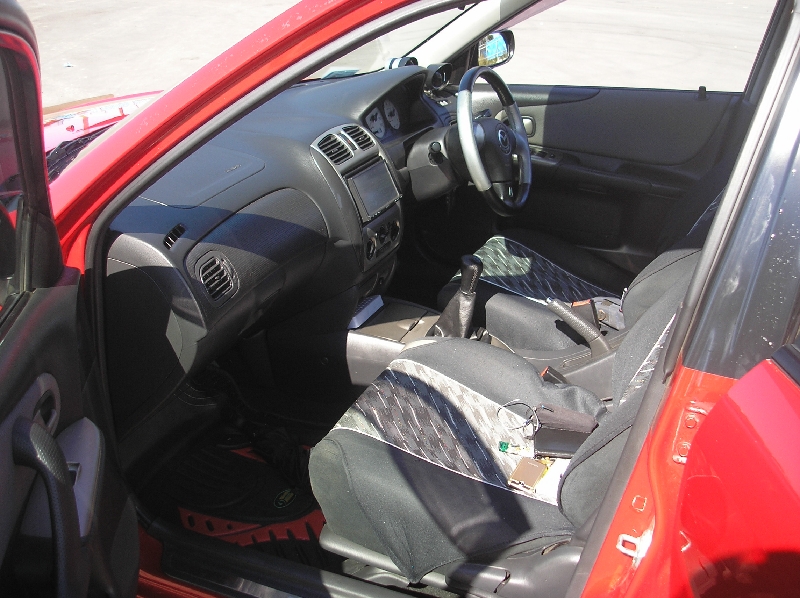

Результат

На все ушло 4 дня времени и приведенные ранее списки всего необходимого!

Что могу сказать о моих ощущениях от езды. Ребята…….!!!!!!! Супер!!!!! Пусть машина и потеряла в комфорте, но:

  • Изменился звук двигателя. Стал более басистым, глубоким и породистым.
  • Машина, с места на первой передаче выстреливает до 70км/ч. Если с отсечки стартовать, то она просто выпрыгивает!
  • Динамика автомобиля изменилась кардинально в лучшую сторону. Машина стала резвее, динамичней и приемистей.
  • Расход в городе, как я и ожидал, снизился примерно до 10,5 л./100км. в городском цикле, против 13л. на автомате.

В общем, теперь у меня в планах установка усиленного керамического сцепления Exedy Track Clutch Kit Stage 2. И может быть, даже вернусь к мысли о турбоките. Хотя с ним все же есть много непонятного.

Резюмируя, хотелось бы пожелать всем успехов в начинаниях! Будут вопросы по теме, милости прошу, буду рад помочь!



Автор: Ilya_usanov
