Статья-фотоотчет о том как можно установить обогрев боковых зеркал если он не входил в комплектацию автомобиля

Доброго всем дня. Решил написать, как я устанавливал обогрев зеркал. Как снять обшивку, думаю, нет необходимости описывать. Поэтому начну сразу со снятых зеркал.

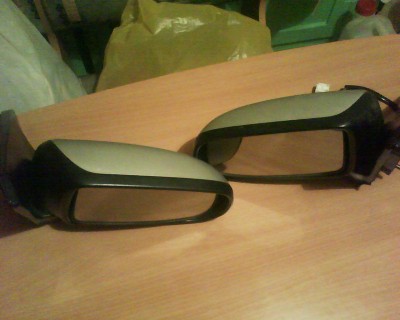

Вот эти зеркала скоро будут иметь подогрев

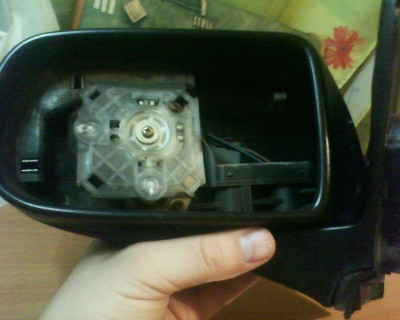

У меня получилось руками отделить зеркало от корпуса. Корпус имеет небольшое отличие от того, который описан на дроме.

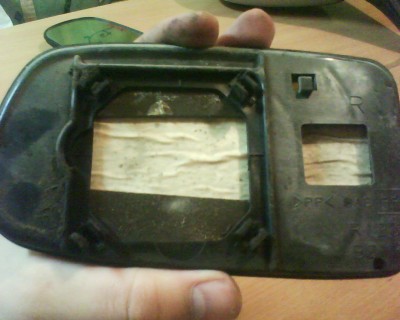

Так зеркало выглядит сзади. Виден порисый и бумажный скотч

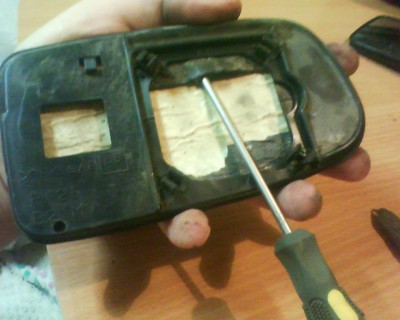

затем с помощью отвертки порвал пористый скотч, который должен, якобы, соединять зеркальный элемент и пластмассовый держатель

Аккуратно, руками, отделяем зеркало от подложки

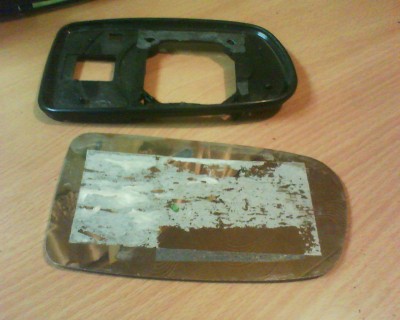

Вот так выглядит сам зеркальный элемент. Затем всё это тчательно чистилось бензином галошей

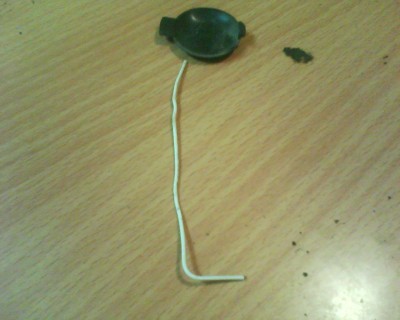

Обыкновенная скрепка очень помогла при протаскивании проводов внутрь корпуса зеркала

Аккуратно всё моем и просушиваем

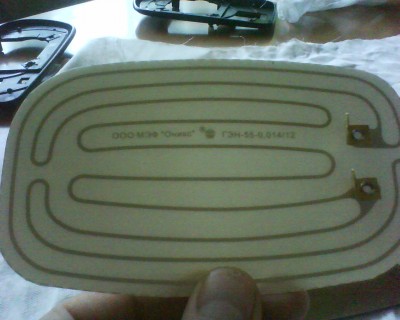

Сам нагревательный элемент

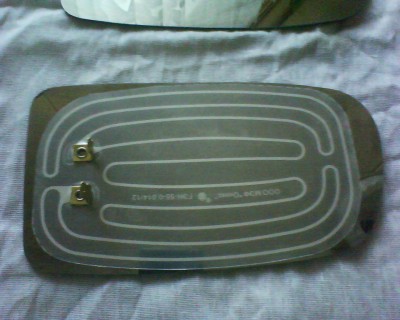

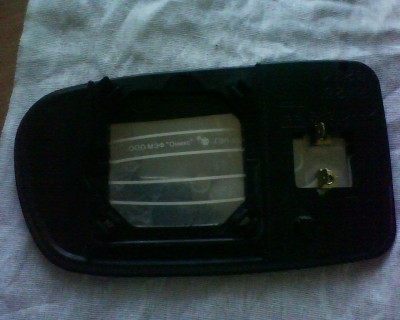

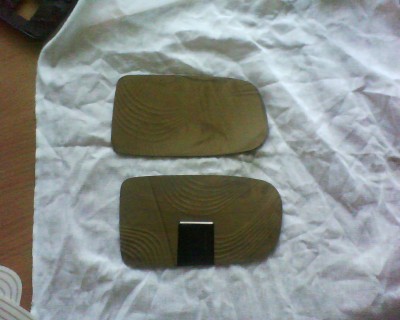

Уже наклееный на обратную сторону зеркала

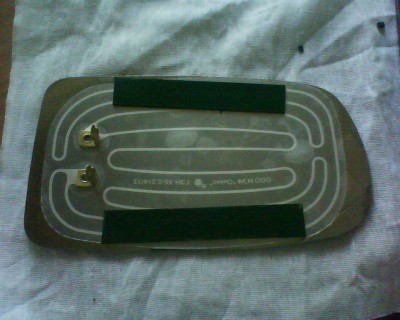

На нагревательный элемент наклеил двухсторонний скотч (правда пользы от него, как оказалось, почти нет)

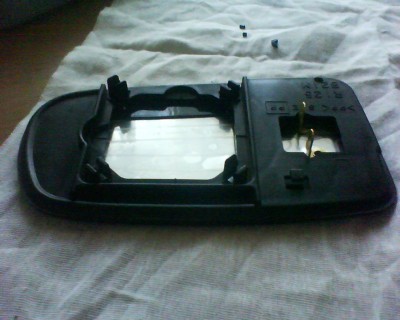

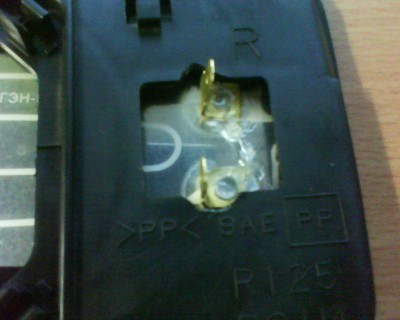

Штатное отверстие необходимо немного расширить, так как не влезут клеммы нагревательного элемента

Места соединения клемм и платы закрыл селиконовым герметиком

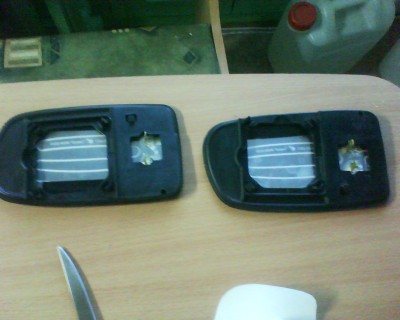

Готовые изделия :)

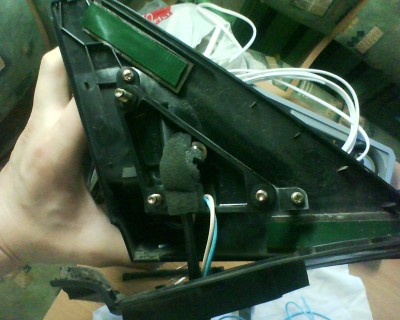

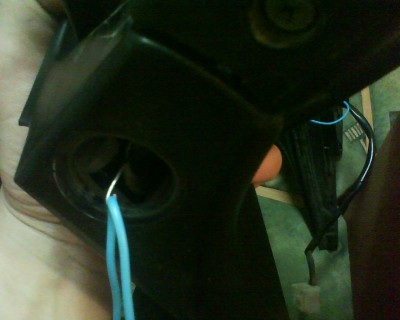

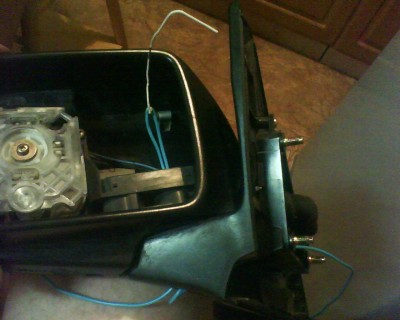

С помощью скрепки протягиваем провода внутрь зеркала (добровольно залазить не хотели)

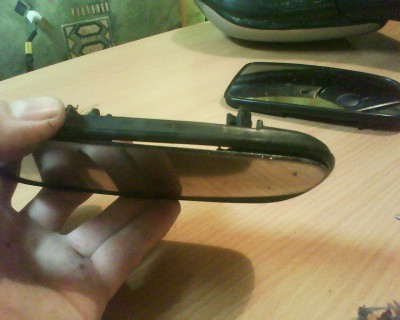

Вид с торца зеркала

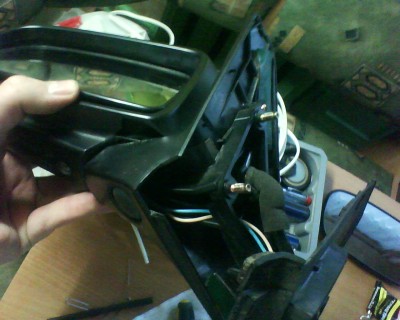

Протягиваем проводку рядом со штатной и собираем всё это хозяйство обратно

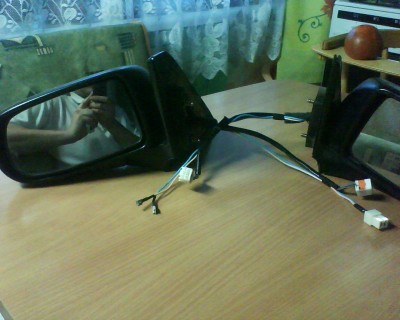

Зеркала в сборе. Перемещаемся в гараж... Установку на место самих зеркал я опущу (нет ничего сложного)

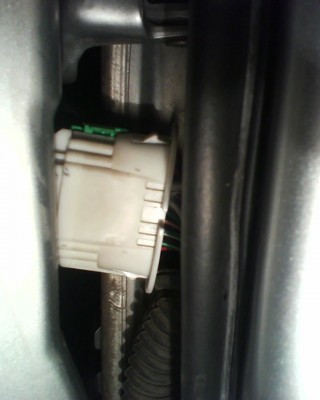

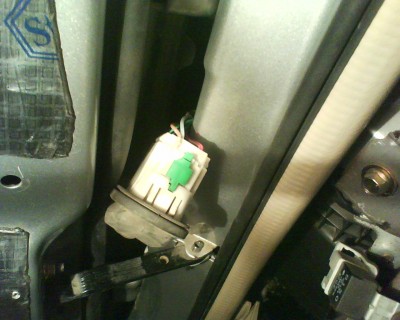

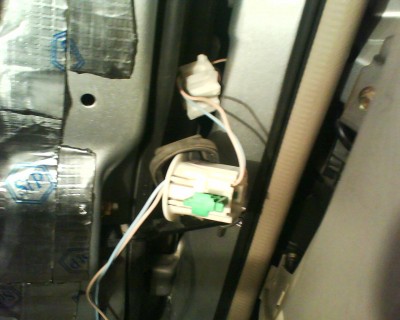

Снимаем резинку с фишки и плоской отверткой поддеваем фишку и вытягиваем её из гнезда. Держится в нём с помощью 4 маленьких защелок. Чтобы располовинить фишку надо вытащить зелений фиксатор вверх.

В фишке много пустых отверстий, отверткой или сверлом расширяем отверстие и протягиваем провода. Не промахнитесь с отверстиями в ответной части фишки!

Прежде чем ставить фишку на место, протяните провода в дверь вместе с пучком штатных проводов и оденьте на неё резиновую гофру. Избавитесь от мучения её напяливать на месте

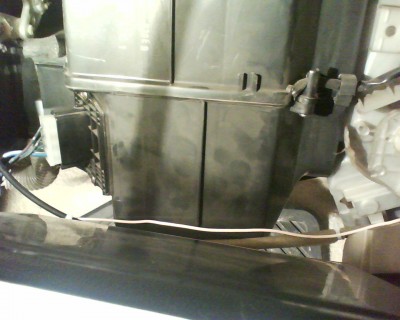

Плюсовой провод протягиваем к кнопкам над кармашком справа от руля

Минусовой провод сделал недалеко от фишки в дверях. Немного коряво, но работает...

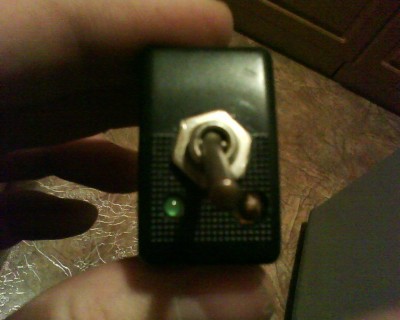

Плюсовой провод протянут прямо с аккумулятора через предохранитель 10А и реле. Плюс на управление на реле взят с кнопки, на которую он приходит с провода, идущего на замок зажигания. Включение я сделал с отдельного тумблера независимо от обогрева заднего стекла. При включении зажигания загорается зеленый диод, при включении обогрева зеркал - красный.



Автор: Vasiliy479
