Проверка датчика MAP при ошибках 0107 и 0401

Цель текста.
Диагностика датчика МАП (датчик абсолютного давления воздуха во впускном коллекторе), при возникновении ошибок диагностики 0107, 0401.

Общее описание.
Данные ошибки могут происходить:
- при неисправности ЕГР (для этого необходимо измерить сопротивление, согласно руководству к mazda, да и на форуме достаточно информации, проверить физическую целостность клапана, трубок, соединяющих выходной коллектор и датчик ЕГР - EGR Boost sensor);
- МАП сенсора (датчик абсолютного давления);
- компьютера, проводов, соединяющих датчик с компьютером (обрыв или замыкание);

Методика проверки.
Рассмотрим методику диагностики МАП сенсора, т.к. в литературе по мазде нет описания этого процесса. МАП сенсор – датчик, на который подается шина питания 5В (питание + масса) и с него снимаются показания (сигнальный провод), причем компьютер измеряет напряжение с сигнального провода, неисправности могут быть связаны с любым контактом датчика.

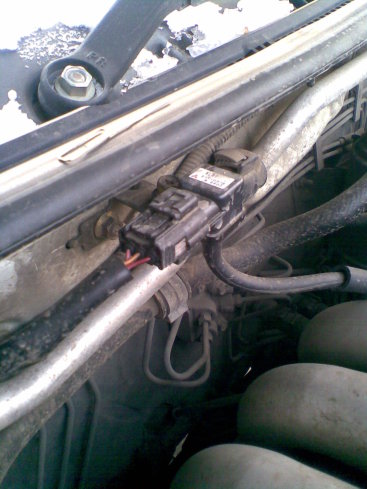

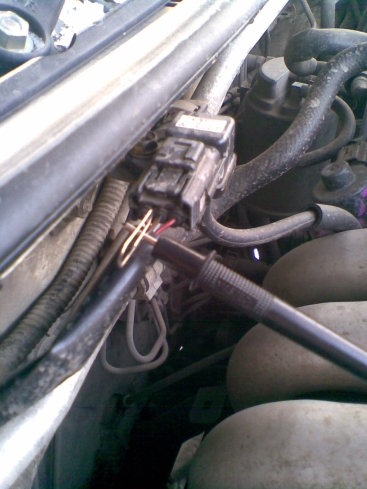

Проверяется MAP-сенсор при помощи вольтметра, в резиновые втулки штекера датчика (штекер с датчика не снимается), вставляются разогнутые скрепки до упора, и производятся измерения.

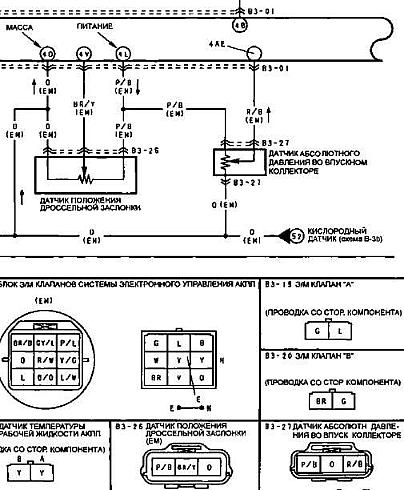

Контакты со стороны датчика: "C"-"B"-"A" (если сдернуть штекер и на него посмотреть). В книге по мазде на стр. 465 есть схема электрооборудования.

Буквенное обозначение контактов датчика: "P/B"-"0"-"R/B", для описания я их обозначил "C"-"B"-"A" соответственно.

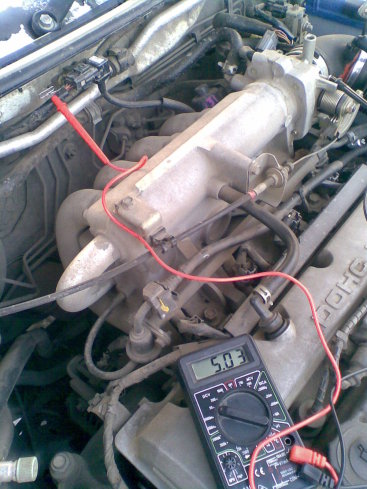

1. Проверка наличия питания на датчике – вольтметром измеряем напряжение между разъемом «С» и массой, норма 5 В. Если это не так, проверяем цепь питания.

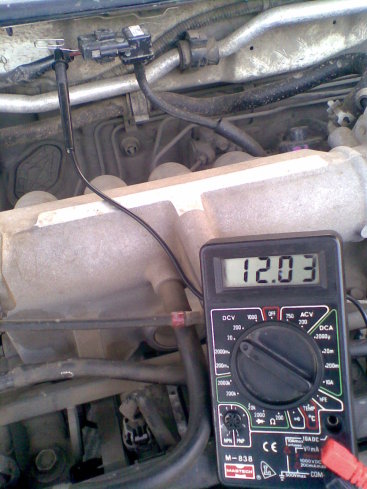

2. Проверка наличия массы на датчике, между контактом "B" и плюсовой клеммой аккумулятора должно быть 12 В. Если нет напряжения, значит обрыв массы.

Рекомендую в первую очередь следующее - справа от двигателя многожильный провод в белой пластмассе, прикручен болтом (см. рис.). Нужно открутить болт, пластмаска легко отщелкивается (не на морозе конечно), контакты подогнуть, спиртом протереть, обратно надежно прикрутить.

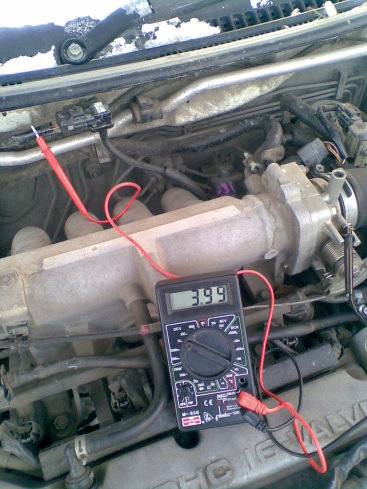

3. Проверка сигнала с датчика, контакт «А», между ним и массой должно быть больше 0,35 В при включении зажигания, в моем случае на новом датчике напряжение порядка 4 В,

при заведенном двигателе более 1 В.

Если все этапы проверки прошли успешно, но напряжение на сигнальном проводе менее 0,35 В, датчик под замену. У меня на старом (не правильно работающем) датчике было в районе 0,1 В (причем напряжение сильно плавало до 0,3 В).

Ну и в заключение совет, если все-таки, причина в датчике, то стоит потратиться на новый, его код KL47-18-211A. Надежность у датчика низкая, сам покупал б/у перед тем как новый купил, деньги на ветер выкинул.

Автор: DM
